X6132卧式铣床详细信息

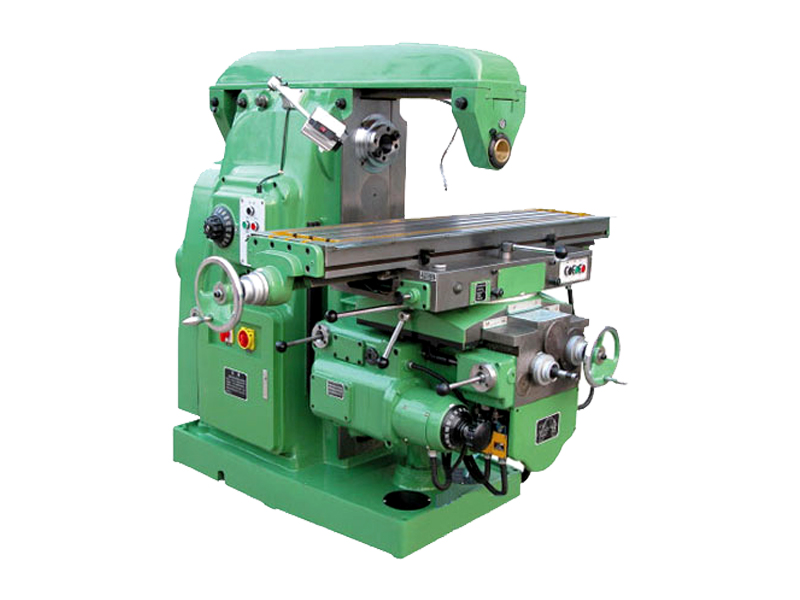

X6132卧式铣床

X6132卧式铣床

主要结构及运动形式: 外形结构由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。在床身的前面有垂直导轨,升降台可沿着它上下移动。在升降台上面的水平导轨上,装有可在平行主轴轴线方向移动(前后移动)的溜板。溜板上部有可转动的回转盘,工作台就在溜板上部回转盘上的导轨上作垂直于主轴轴线方向移动(左右移动)。工作台上有T形槽用来固定工件。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

相关参数:

规格型号

X6132卧式铣床

工作台尺寸(mm)

1320*320

T型槽数目/宽度/间距(mm)

3-18-70

工作台最大承重(kg)

500

X向(工作台纵向)手动/机动(mm)

700/680

Y向(滑座横向)手动/机动(mm)

255/244

Z向(升降台垂向)手动/机动(mm)

320/300

切削进给速度(mm/min)

X:23.5-1180,Y:15-786,Z:8-394

快速移动速度(mm/min)

X:2300,Y:1533,Z:770

主轴转速范围(r/mm)

30-1500

主轴转速级数(stpes)

18

主轴中心至工作台面距离(mm)

30-350

主轴电机功率(kw)

7.5

机床外形尺寸(长*宽*高)(mm)

2294*1770*1904

净重(kg)

2800


该机床刚性强,进给变速范围广,能承受重负荷切屑,主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具,适于加工各种零件的平面、斜面、沟槽、孔等。
主要结构及运动形式:
外形结构由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。在床身的前面有垂直导轨,升降台可沿着它上下移动。在升降台上面的水平导轨上,装有可在平行主轴轴线方向移动(前后移动)的溜板。溜板上部有可转动的回转盘,工作台就在溜板上部回转盘上的导轨上作垂直于主轴轴线方向移动(左右移动)。工作台上有T形槽用来固定工件。这样,安装在工作台上的工件就可以在三个坐标上的六个方向调整位置或进给。
铣床主轴带动铣刀的旋转运动是主运动;工作台的前后(横向)、左右(纵向)和上下(垂直)6个方向的运动是进给运动;其他的运动,如工作台的旋转运动、在各个方向的快速移动则属于辅助运动。
安全操作规程:
1、操作前要穿紧身防护服,袖口扣紧,上衣下摆不能敞开,严禁戴手套,不得在开动的机床旁穿、脱换衣服,或围布于身上,防止机器绞伤。必须戴好安全帽,辫子应放入帽内,不得穿裙子、拖鞋。戴好防护镜:以防铁屑飞溅伤眼,并在机床周围安装挡板使之与操作区隔离。
2、工件装夹前,应拟定装夹方法。装夹毛坯件时,台面要垫好,以免损伤工作台。
3、工作台移动时要检查紧固螺丝应打开,工作台不移动时紧固螺丝应紧上。
4、刀具装卸时,应保持铣刀锥体部分和锥孔的清洁,并要装夹牢固。高速切削时必须戴好防护镜。工作台不准堆放工具,零件等物,注意刀具和工件的距离,防止发生撞击事故。
5、安装铣刀前应检查刀具是否对号、完好,铣刀尽可能靠近主轴安装,装好后要试车。安装工件应牢固。
6、工作时应先用手进给,然后逐步自动走刀。运转自动走刀时,拉开手轮,注意限位挡块是否牢固,不准放到头,不要走到两极端而撞坏丝杠;使用快速行程时,要事先检查是否会相撞等现象,以免碰坏机件、铣刀碎裂飞出伤人。经常检查手摇把内的保险弹簧是否有效可靠。
7、切削时禁止用手摸刀刃和加工部位。测量和检查工件必须停车进行,切削时不准调整工件。
8、主轴停止前,须先停止进刀。如若切削深度较大时,退刀应先停车,挂轮时须切断电源,挂轮间隙要适当,挂轮架背母要紧固,以免造成脱落;加工毛坯时转速不宜太快,要选好吃刀量和进给量。
9、发现机床有故障,应立即停车检查并报告建设与保障部派机修工修理。工作完毕应做好清理工作,并关闭电源。
操作过程中要注意的问题:
1、操作者需坚守岗位,精心操作,不做与工作无关的事。因事离开机床时要停车,关闭电源、气源。
2、按工艺规定进行加工。不准任意加大进刀量、磨削量和切(磨)削速度。不准超规范、超负荷、超重量使用机床。不准精机粗用和大机小用。
3、刀具、工件应装夹正确、紧固牢靠。装卸时不得碰伤机床。找正刀具、工件不准重锤敲打。不准用加长搬手柄增加力矩的方法紧固刀具、工件。
4、不准在双头铣床主轴锥孔、尾座套筒锥孔及其他工具安装孔内,安装与其锥度或孔径不符、表面有刻痕和不清洁的顶针、刀具、刀套等。
5、双头铣床传动及进给机构的机械变速、刀具与工件的装夹、调正以及工件的工序间的人工测量等均应在切削、磨削终止,刀具、磨具退离工件后停车进行。
6、应保持刀具、磨具的锋利,如变钝或崩裂应及时磨锋或更换。
7、双头铣床切削、磨削中,刀具、磨具未离开工件,不准停车。
8、不准擅自拆卸机床上的安全防护装置,缺少安全防护装置的机床不准工作。
9、液压系统除节流伐外其他液压伐不准私自调整。
10、机床上特别是导轨面和工作台面,不准直接放置工具,工件及其他杂物。
首先了解铣床的性能和作用,了解铣床的大体结构后。在通过实际操作铣床各按钮的作用,实际操作卧式铣床的主轴的刀具装夹和卸下的方法的训练。以上简单的基本训练知识的了解,就能逐步地对x6132型铣床的入手操作了。x6132卧式铣床的吊架有两个,是大小直径不相同的。
