XK7124数控铣床详细信息

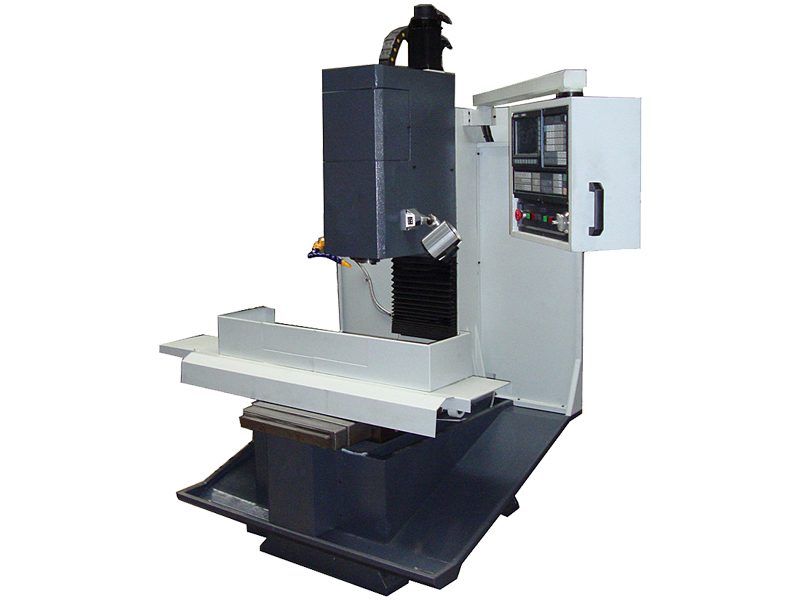

XK7124数控铣床

XK7124数控铣床

XK7124数控铣床可以加工行程尺寸500x300x550mm的工件,能够实现对各种盘类,板类,壳体,凸轮,模具等复杂零件一次装夹,完成钻,铣,镗,扩,铰,攻丝等多种工序加工,适合于多品种,中小批量产品的生产,能满足对复杂,精度零件的加工,更能显示其优越性,该机床特点刚性强重切削,经济实惠性价比好。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

主要技术参数:

型号

XK7124

工作台面积

800×240 mm

三轴行程X/Y/Z

400×240×400 mm

锥度

7:24  40

主轴中心至导轨面距离

300 mm

主轴端面到工作台面距离

100-500 mm

主轴转速

4000 RPM

主轴最大转矩

14/19(30min)

主轴最大额定功率

2.2kw

主轴驱动系统

皮带传动

定位精度

0.02 mm

重复精度

0.01 mm

X/Y/Z最大快移速度

8000 mm/min

X/Y/Z最大切削速度

6000 mm/min

X/Y/Z最小当量

0.001 mm

T型槽规格

5-14*44

机床重量

1300kg

外形尺寸

2000×1650×1950

电力要求

15

可以加工行程尺寸500x300x550mm的工件,能够实现对各种盘类,板类,壳体,凸轮,模具等复杂零件一次装夹,完成钻,铣,镗,扩,铰,攻丝等多种工序加工,适合于多品种,中小批量产品的生产,能满足对复杂零件的加工,更能显示其优越性,该机床特点刚性强重切削,经济实惠性价比好。
详细说明:
1,零件加工的适应性强,灵活性好,能加工轮廓形状特别复杂或难以控制尺寸的零件,如模具类零件,壳体类零件等。
2,能加工普通机床无法加工或很难加工的零件,如用数学模型描述的复杂曲线零件以及三维空间曲面类零件。
3,能加工一次装夹定位后,需进行多道工序加工的零件。
4,加工精度好,加工质量稳定可靠。
5,生产自动化程度好,可以减轻操作者的劳动强度。有利于生产管理自动化。
6,生产效率好。
7,从切削原理上讲,无论是端铣或是周铣都属于断续切削方式,而不像车削那样连续切削,因此对刀具的要求较好,具有良好的抗冲击性,韧性和耐磨性。在干式切削状况下,还要求有良好的红硬性。

数控铣床和加工中心加工的区别:
过去的加工中心换刀是需要回换刀点的,有点换刀点在第二参考点,有的在第一参考点。如果不回换刀参考点就换刀会报警提醒的。现在的加工中心基本上都不用回参考点,直接执行M06就行,因为它们的M06是呼叫了一个换刀的宏程序,里面设置了回参考点的指令。加工中心和数控铣相比,加工的范围更广,特别适合多刀加工的复杂零件,批量加工也比数铣方便。
该机床由6个主要部分组成.即床身部分,铣头部分,工作台部分,横进给部分,升降台部分,冷却、润滑部分。
(1)床身
床身内部布局合理,具有良好的刚性,底座上设有4个调节螺栓,便于机床进行水平调整,切削液储液褴设在机床座内部。
(2)铣头部分
铣头部分由有级(或无级)变速箱和铣头两个部件组成。铣头主轴支承在精度轴承上。保证主轴具有高回转精度和良好的刚性;主轴装有快速换刀螺母,前端锥采用1$0505锥度;主轴采用机械无级变速,其调节范围宽,传动平稳,操作方便。刹车机构能使主轴迅速制动,可节省辅助时间,刹车时通过制动手柄撑开止动环使主轴立即制动。启动主电动机时,应注意松开主轴制动手柄。铣头部件还装有伺服电机、内齿带轮、滚珠丝杠副及主轴套简,它们形成垂直方向(z方向)进给传动链,使主轴作垂向直线运动。(3)工作台
工作台与床鞍支承在升降台较宽的水平导轨上,工作台的纵向进给是由安装在工作台右端的伺服电机驱动的。通过内齿带轮带动精密滚珠丝杠剐,从而使工作台获得纵向进给。工作台左端装有手轮和刻度盘,以便进行手动操作。床鞍的纵横向导轨面均采用了TuRcllEB贴塑面,从而提高了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速爬行现象。
(4)升降台(横向进路部分)
升降台前方装有交流伺服电机.驱动床鞍作横向进给运动,其传动原理与工作台的纵向进给相同。此外,在横向滚珠丝杠前端还装有进给手轮,可实现手动进给。升降台左侧装有锁紧手柄,轴的前端装有长手柄,可带动锥齿轮及升降台丝杆旋转,从而获得升降台的升降运动。
冷却与润滑系统:
①机床的冷却系统是由冷却泵、出水管、回水管、开关及喷嘴等组成,冷却泵安装在机床底座的内腔里,冷却泵将切削液从底座内储液池打至出水管,然后经喷嘴喷出,对切削区进行冷却。
②润滑系统及方式。润滑系统是由手动润捐油泵、分油器、节流阀、油管等组成。机床采用周期润滑方式,用手动润滑油泵,通过分油器对主轴套筒、纵横向导轨及三向滚珠丝杆进行润滑,以提高机床的使用寿命。
基础件
数控铣床的基础件通常是指床身、立柱、横梁、工作台、底座等结构件,其尺寸较大(俗称大件),井构成了机床的基本框架。其他部件附着在基础件上,有的部件还需要沿着基础件运动。由于基础件起着支撑和导向的作用,因而对基础件的本要求是刚度好。
变频器主要特点
1、夹具
数控机床主要用于加工形状复杂的零件,但所使用夹具的结构往往并不复杂。数控铣床夹具的选用可首先根据生产零件的批量来确定。对单件、小批量、工作量较大的模具加工来说,一般可直接在机床工作台面上通过调整实现定位与夹紧,然后通过加工坐标系的设定来确定零件的位置。
对有一定批量的零件来说,可选用结构较简单的夹具。例如,凸轮零件的凸轮曲面时,可采用凸轮夹具。其中,两个定位销3、5与定位块4组成一面两销的六点定位,压板6与夹紧螺母7实现夹紧。
2、刀具
数控铣床上所采用的刀具要根据被加工零件的材料、几何形状、表面质量要求、热处理状态、切削性能及加工余量等,选择刚性好、耐用度好的刀具。
(1)铣刀类型选择
根据被加工零件的几何形状,选择刀具的类型有:
1)加工曲面类零件时,为了保证刀具切削刃与加工轮廓在切削点相切,而避免刀刃与工件轮廓发生干涉,一般采用球头刀,粗加工用两刃铣刀,半精加工和精加工用四刃铣刀。
2)铣大的平面时:为了提高生产效率和提高加工表面粗糙度,一般采用刀片镶嵌式盘形铣刀。
3)铣小平面或台阶面时一般采用通用铣刀。
4)铣键槽时,为了保证槽的尺寸精度、一般用两刃键槽铣刀。
5)孔加工时,可采用钻头、镗刀等孔加工类刀具。
(2)铣刀结构选择
铣刀一般由刀片、定位元件、夹紧元件和刀体组成。由于刀片在刀体上有多种定位与夹紧方式,刀片定位元件的结构又有不同类型,因此铣刀的结构形式有多种,分类方法也较多。选用时,主要可根据刀片排列方式。刀片排列方式可分为平装结构和立装结构两大类。
1)平装结构(刀片径向排列)
平装结构铣刀的刀体结构工艺性好,容易加工,并可采用无孔刀片(刀片价格较低,可重磨)。由于需要夹紧元件,刀片的一部分被覆盖,容屑空间较小,且在切削力方向上的硬质合金截面较小,故平装结构的铣刀一般用于轻型和中量型的铣削加工。
2)立装结构(刀片切向排列)
立装结构铣刀的刀片只用一个螺钉固定在刀槽上,结构简单,转位方便。虽然刀具零件较少,但刀体的加工难度较大,一般需用五坐标加工中心进行加工。由于刀片采用切削力夹紧,夹紧力随切削力的增大而增大,因此可省去夹紧元件,增大了容屑空间。由于刀片切向安装,在切削力方向的硬质合金截面较大,因而可进行大切深、大走刀量切削,这种铣刀适用于重型和中量型的铣削加工。
(3)铣刀角度的选择
铣刀的角度有前角、后角、主偏角、副偏角、刃倾角等。为满足不同的加工需要,有多种角度组合型式。各种角度中主要的是主偏角和前角。
1)主偏角Kr
主偏角为切削刃与切削平面的夹角。铣刀的主偏角有90°、88°、75°、70°、60°、45°等几种。
主偏角对径向切削力和切削深度影响很大。径向切削力的大小直接影响切削功率和刀具的抗振性能。铣刀的主偏角越小,其径向切削力越小,抗振性也越好,但切削深度也随之减小。
90°主偏角在铣削带凸肩的平面时选用,一般不用于纯平面加工。该类刀具通用性好(即可加工台阶面,又可加工平面),在单件、小批量加工中选用。由于该类刀具的径向切削力等于切削力,进给抗力大,易振动,因而要求机床具有较大功率和足够的刚性。在加工带凸肩的平面时,也可选用88°主偏角的铣刀,较之90°主偏角铣刀,其切削性能有一定改善。
60°~75°主偏角适用于平面铣削的粗加工。由于径向切削力明显减小(特别是60°时),其抗振性有较大改善,切削平稳、轻快,在平面加工中应优先选用。75°主偏角铣刀为通用型刀具,适用范围较广;60°主偏角铣刀主要用于镗铣床、加工中心上的粗铣和半精铣加工。
45°主偏角此类铣刀的径向切削力大幅度减小,约等于轴向切削力,切削载荷分布在较长的切削刃上,具有很好的抗振性,适用于镗铣床主轴悬伸较长的加工场合。用该类刀具加工平面时,刀片破损率低,耐用度好;在加工铸铁件时,工件边缘不易产生崩刃。
2)前角γ
铣刀的前角可分解为径向前角γf和轴向前角γp,径向前角γf主要影响切削功率;轴向前角γp则影响切屑的形成和轴向力的方向,当γp为正值时切屑即飞离加工面。
常用的前角组合形式如下:
双负前角双负前角的铣刀通常均采用方形(或长方形)无后角的刀片,刀具切削刃多(一般为8个),且强度高、抗冲击性好,适用于铸钢、铸铁的粗加工。由于切屑收缩比大,需要较大的切削力,因此要求机床具有较大功率和高刚性。由于轴向前角为负值,切屑不能自动流出,当切削韧性材料时易出现积屑瘤和刀具振动。
凡能采用双负前角刀具加工时建议优先选用双负前角铣刀,以便充分利用和节省刀片。当采用双正前角铣刀产生崩刃(即冲击载荷大)时,在机床允许的条件下亦应优先选用双负前角铣刀。
双正前角双正前角铣刀采用带有后角的刀片,这种铣刀楔角小,具有锋利的切削刃。由于切屑收缩比小,所耗切削功率较小,切屑成螺旋状排出,不易形成积屑瘤。这种铣刀宜用于软材料和不锈钢、耐热钢等材料的切削加工。对于刚性差(如主轴悬伸较长的镗铣床)、功率小的机床和加工焊接结构件时,也应优先选用双正前角铣刀。
正负前角(轴向正前角、径向负前角)这种铣刀综合了双正前角和双负前角铣刀的优点,轴向正前角有利于切屑的形成和排出;径向负前角可提高刀刃强度,改善抗冲击性能。此种铣刀切削平稳,排屑顺利,金属切除率高,适用于大余量铣削加工。切向布齿重切削铣刀F2265就是采用轴向正前角、径向负前角结构的铣刀。
(4)铣刀的齿数(齿距)选择
铣刀齿数多,可提高生产效率,但受容屑空间、刀齿强度、机床功率及刚性等的限制,不同直径的铣刀的齿数均有相应规定。为满足不同用户的需要,同一直径的铣刀一般有粗齿、中齿、密齿三种类型。
粗齿铣刀适用于普通机床的大余量粗加工和软材料或切削宽度较大的铣削加工;当机床功率较小时,为使切削稳定,也常选用粗齿铣刀。
中齿铣刀系通用系列,使用范围广泛,具有较好的金属切除率和切削稳定性。
密齿铣刀主要用于铸铁、铝合金和有色金属的大进给速度切削加工。在生产(如流水线加工)中,为充分利用设备功率和满足生产节奏要求,也常选用密齿铣刀(此时多为专用非标铣刀)。
为防止工艺系统出现共振,使切削平稳,还有一种不等分齿距铣刀。在铸钢、铸铁件的大余量粗加工中建议优先选用不等分齿距的铣刀。
