BC60100牛头刨床详细信息

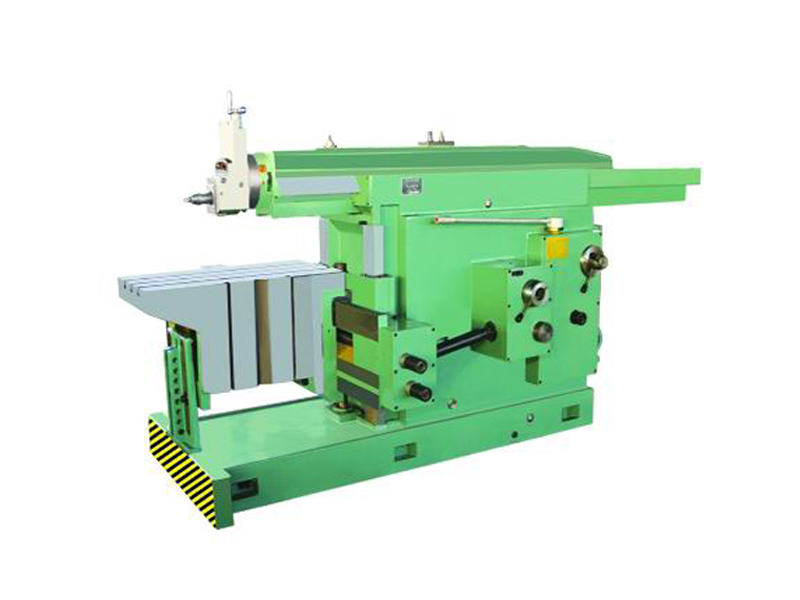

BC60100牛头刨床

BC60100牛头刨床

本机床是用以刨削平面和成形面的机床,对加工狭长零件的平面、T字槽、燕尾槽等生产率更快。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

BC60100牛头刨床滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名。牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动(见机床)大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是最大刨削长度。牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床(见图)由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

本机主要参数主要参数:

 型号

 BC60100 牛头刨床

 最大刨削长度(mm)

 1000

 工作台最大横向移动距离(mm)

 800

 滑枕底面至工作台最大距离(mm)

 400

 工作台最大垂直移动距离(mm)

 380

 工作台工作面尺寸(长×宽)(mm)

 1000×500

 刀架行程(mm)

 160

 刀架最大回转角度(°)

 ±60°

 刨刀柄最大尺寸(宽×厚)(mm)

 30×45

 滑枕每分钟往复次数

 15、20、29、42、58、83

工作台机动进给量范围

水平进给10级(mm)

 0.3~3

垂直进给8级(mm)

 0.15~0.5

 工作台快速移动速度

水平进给(mm)

 3

垂直进给(mm/min)

 0.5

 工作台中央T型槽尺寸(mm)

 22

 主电机功率(kw)

 7.5kw

 外形尺寸(长×宽×高)(mm)

 3640×1575×1780

 净重(kg)

 5500

BC60100使用于刨削各种平面和成型面,适于单件和小批生产。 床身等关键件的回火、震动时效、超音频淬火等热处理工艺,使机床精度更稳定,使用寿命更长。主切削运动和进给运动均为液压传动,可无级调速,具有液压过载保险装置,转动平稳、超程量小、启动和停止灵活可靠、机床刚性好、切削力大、换向精度高、油温低、热变形小、精度稳定、能适用强力切削和连续工作的需要。
刨床利用住复运动的刀具切割已固定在机床工作平台上的工件〔一般用来加工较小工件)。机床的刀架1犬似牛头,故名:牛头刨床其五大特点:
1、牛头刨床的工作台能左右回转角度,工作台具有横向和升降的快速移动机构;用以刨削倾斜的平面,从而扩大了使用范围。
2、刨床的进给系统采用凸轮机构,有10级进给量。改变走刀量,也非常方便。
3、牛头刨床在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切笑超载时,走刀自行打滑,无损机件保证机床的正常运行。
4、滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。
5、牛头刨床装有离合器及制动停车机构,所以在变换速度,启动机床及停车时,可不必切断电源,制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。
BC60100牛头刨床是普通用途刨削机床,适用于平面、T型槽、燕尾槽等成型表面的刨削加工。该机床整机刚性好,工作效率高,操作方面,动作成本低等特点,适合于中小零部件的单件和批量加工,是机械加工行业配置刨削机床首选机型。
BC60100牛头刨主要特点:
● 优化的原理设计,机床外形美观,操作方便。
● 垂直、水平导轨面采用矩形导轨,稳定性更好。
● 采用先进的超间频淬火工艺,使机床的寿命更长。
● 适用于刨削各种中小零件的平面,T型槽和成形面,可用于单件或成批生产。
使用时必须遵守金属切削加工安全技术操作《通则》。  工件、刀具装卡要牢固,刀具不准伸出过长,不准用手锤击打夹紧工件的手柄,工作台不准放置其他物品。调整牛头冲程时,刀具不准接触工件,溜板前后不准站人。工件加工中,头、手不准伸到牛头前检查,牛头未停稳时,不准测量工件,更不准用棉纱擦拭工件及机床转动部位。使用风动夹具时,风压不准低于规定值。夹具启闭时,手必须离开工件和工作台。 严禁在同一工作台上夹紧两种高度不同的工件同时加工。工件高度不准超过牛头高度。
采用倾斜刀架刨斜面时,必须防止滑枕回程时刀架与工件相撞。机床运转中,严禁调整行程。清扫铁屑严禁用嘴吹。进刀时应缓慢进给,不准一次进刀量过大,以免工件飞脱伤人。
牛头刨床金属切削加工设备,利用住复运动的刀具切割已固定在机床工作平台上的工件〔一般用来加工较小工件)。机床的刀架似牛头。
滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名。牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。
牛头刨床的主运动为电动机→变速机构→摇杆机构→滑枕往复运动;牛头刨床的进给运动为电动机→变速机构→棘轮进给机构→工作台横向进给运动。
刨床大齿轮和连杆问题如何处理?
牛头刨床能够用以刨削歪斜的平面,然后扩展了使用范围。在走刀系统内装有过载安全组织,当因为操作不慎或许遭到外力影响与切削超载时,走刀自行打滑,无损机件确保机床的正常运行。装有离合器及制动泊车组织,所以在改换速度,发动机床及泊车时,可不用堵截电源,制动泊车组织能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。
牛头刨的大齿轮和连杆,是动力转化设备,他是电机的动力,经过大齿轮,由圆周运动转化为直线来回往复运动,所以它们的转化关系到动力能否充分利用.机床是不是轰动震颤。
大多数原因,都是这类的疑问。所以,疑问的关键是在于他们之间的空隙是不是调整到位,调整到一个合理的程度,对他们维修也非常简单,咱们有固定螺丝只需要轻轻地旋紧螺丝,空隙巨细就能够,调整刨床的轰动。
