BC6085牛头刨床详细信息

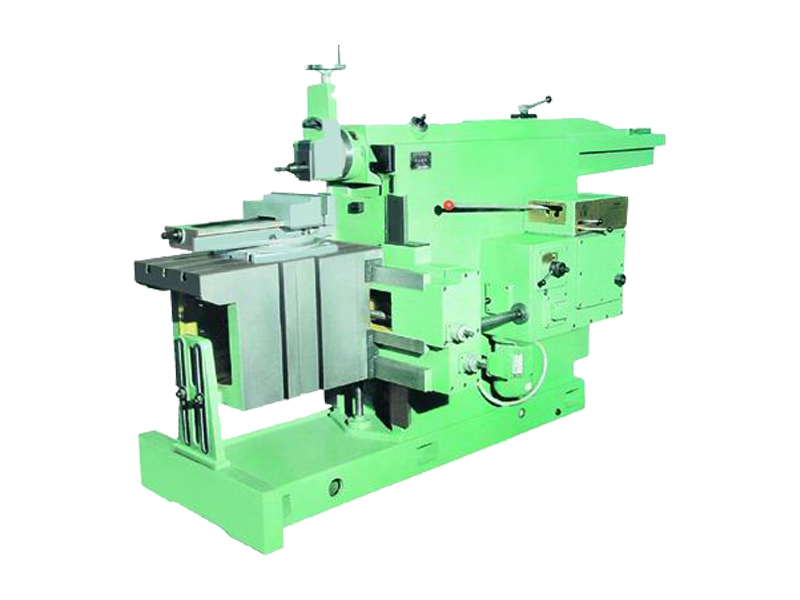

BC6085牛头刨床

BC6085牛头刨床

刨床是用刨刀对工件的平面、沟槽或成形表面进行刨削的机床。刨床是使刀具和工件之间产生相对的直线往复运动来达到刨削工件表面的目的。往复运动是刨床上的主运动。机床除了有主运动以外,还有辅助运动,也叫进刀运动,刨床的进刀运动是工作台(或刨刀)的间歇移动。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

BC6085牛头刨床的主运动为电动机→变速机构→摇杆机构→滑枕往复运动;牛头刨床的进给运动为电动机→变速机构→棘轮进给机构→工作台横向进给运动。

牛头刨床主要参数:

型号

BC6085牛头刨床

最大刨削长度(mm)

850

滑枕底面到工作台面的最大距离(mm)

400

工作台最大横向移动距离(mm)

710

工作台最大垂直移动距离(mm)

360

工作台上工作面尺寸(长×宽)(mm)

800×450

刀架行程(mm)

160

滑枕每分钟往复次数

17、24、35、50、70、

100/15、20、29、42、58、83

工作台机动进给

量范围

水平进给(12级/10级)(mm)

2.5-3

垂直进给(12级/8级)(mm)

0.12-1.5

工作台快速移动速度水平进给 (m/min)

1.2

垂直进给( m/min)

0.58-0.5

工作台中央T型槽尺寸(mm)

22

主电机功率(kw)

5.5

外形尺寸(长×宽×高)(mm)

2950×1325×1693

包装箱尺寸(长×宽×高)(mm)

2470×1510×1800

整机重量(kg)

2940

牛头刨床由床身、滑枕、工作台、摇杆机构以及电气装置等主要部件组成,由三相异步电动机驱动。使用时会遇到一些故障,分析如下:

1、工件表面有明显的斜坡或表面粗糙度大不到要求

导致的原因:1.滑枕移动方向与摇杆摆动方向不平行。2.滑枕与压板的间隙过大。3.刀架镶条松动。4.工作台横梁上的丝杠、螺母间隙大。

排除方法:1.修理摇杆与滑枕的运动精度。2.修刮滑枕导轨与压板,调整间隙。3.调整镶条与活动刀架导航的间隙。4.更换螺母或修理丝杠,重配螺母。

牛头刨床的工作台横向移动的进给量不均匀

1.连杆轴与孔的间隙大。2.棘轮或棘爪磨损。

3、排除方法:1.修孔配轴。2.修换棘轮、棘爪。

1.滑枕移动面接触不良。2.压板间隙小。3.丝杠三个支撑点不在一条直线上。4.润滑不良。

排除方法:1.修刮导航。2.修刮导轨或调整压板间隙。3.检查丝杠三支点的直线度4.检查润滑油路。

BC6085牛头刨床日常维护安全技术要点包括:

1、擦拭机床表面,要求无黄袍、无油污。

2、配齐螺钉、螺母、手球、手柄、标牌等。

3、清洗滑枕、丝杆、伞齿轮,清洁机床内腔。

4、检查变速传动系统是否正常。

5、修光导轨、刹铁毛刺,检查夹紧机构。

6、检查油路畅通,系统完整,无泄漏,添加润滑油。

牛头刨床刨刀的倾斜原因及机身维护

刨床在一些需要钻孔的行业中是必不可少的设备,下面我们来简单的说说牛头刨床刨刀倾斜的故障以及为了保证刨床使用寿命应该做哪些维护工作。

牛头刨床刨刀倾斜的原因:

1.因为长时间使用导致刨刀的刀架与工作台不能够垂直,这主要是因为刀架转速加紧螺栓出现松动。调整的方法是松开机头加紧螺丝,调整好垂直度,可以用直角尺测量,然后固定好拧紧螺丝就可以。

2.由于刨刀长时间使用,导致发生倾斜,只要重新再磨一下就可以。或者是需要加工的工件与刨刀不垂直,可以调整工件然后再用平口钳固定好就可以。

操作员要对牛头刨床做以下的维护:

1、对于牛头刨床床身底盘的贮油量来说,它的油位应保持在油标的可视位置,如果贮油量少则油泵不能将油液顺利输送到各需要润滑处,这样可能会影响工作效率。如果想机床能得以充分的润滑,则就按时换油以及加油和检查,以促使保持充足和清洁的润滑油。

2、当牛头刨床工作使用完毕后必须进行摺车等清洁工作,并且在外露的滑动导轨上面薄薄的涂上一层油,但是要在第二天开车前把油擦去,另外加上一层新油后,再进行开车工作。

3、要经常检查电动机三角皮带的松紧程度,以防止事故发生。

4、牛头刨床在工作时必须经常保持清洁,如果各个导面如有灰尘铁屑堆积,应该随时清除,拭擦干净。避免灰尘铁屑造成堵塞等问题。

牛头刨床滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名。牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动(见机床)大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是最大刨削长度。

牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

怎样操作BC6085牛头刨床?

一、工件装夹要紧固,刨刀装夹要牢固,伸出刀架的长度不能过长,工作台上不得放置工具。

二、调整牛头行程时,刀具不能接触工件,滑枕前后不许站人。

三、机床调整好后,随手要将摇柄取下。

四、刨削过程中,头、手不要伸到车头部位进行检查,不得用棉纱擦拭工件和机床转动部位,车头未停稳,不能测量工件。

五、清扫刨销头要使用用毛刷,禁止用嘴吹。

六、装卸较大工件时应与人合作,防止工件滑落伤人。

该型号刨床具有结构合理,操作方便等特点:

1、牛头刨床的工作台能左右回转角度,工作台具有横向和升降的快速移

动机构;用以刨削倾斜的平面,从而扩大了使用范围。

2、牛头刨床的进给系统采用凸轮机构,有10级进给量。改变走刀量,也非常方便。

3、牛头刨床在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切削超载时,走刀自行打滑,无损机件保证机床的正常运行。

4、牛头刨床的滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。

5、牛头刨床装有离合器及制动停车机构,所以在变换速度,启动机床及停车时,可不必切断电源,制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米
