B635A牛头刨床详细信息

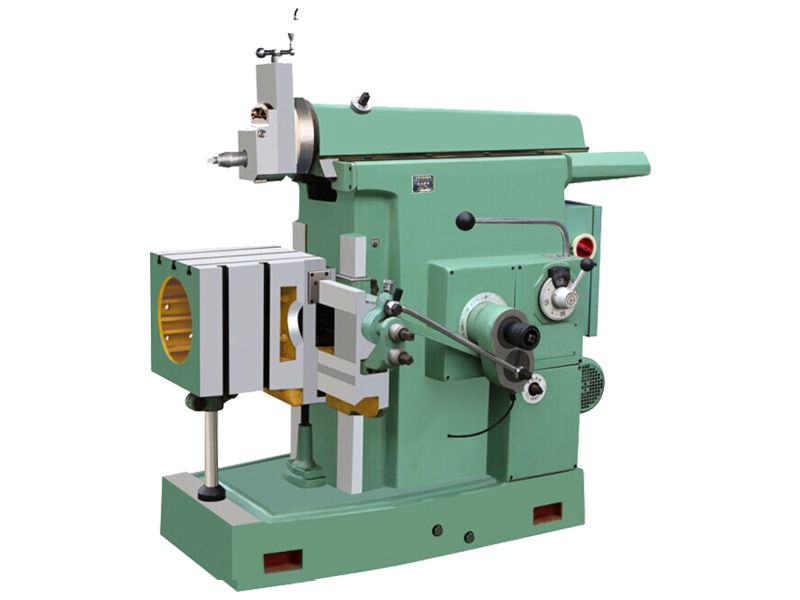

B635A牛头刨床

B635A牛头刨床

B635A牛头刨床主要用于单件小批生产,刨削中小型工件上的平面,成形面,各种角度的斜面和沟槽。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

牛头刨床主要五大特点有:
1:刨床的工作台能左右回转角度,工作台具有横向和升降的移动结构;用以刨削倾斜的平面,从而扩大了使用范围。
2:刨床的进给系统采用凸轮机构,调整进给量。改变走刀量,非常方便。
3:刨床在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切削超载时,走刀自行打滑,无损机件保证机床的正常运行。
4:滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。
5:刨床装有制动停车机构,所以在变换速度。启动机床及停车时,可不必切断电源。
我厂研制的这款B635A牛头刨床是较小型的一款刨床,多用于实验室使用。在订单中也以学校客户居多,质量可靠,价格实惠。以下是它的相关参数,供大家参考:

型号

B635A牛头刨床

最大刨削长度(mm)

350

滑枕底面至工作台面最大距离(mm)

330

工作台最大移动距离(水平)(mm)

400

工作台最大移动距离(垂直)(mm)

270

刨床至床身前导面伸出的最大距离(mm)

550

滑枕的最大位移(mm)

170

工作台最大回转角度

(无虎钳)(°)

正负90度

(有虎钳)(°)

正负55度

刀架最大垂直行程(mm)

110

滑枕每分钟往复次数(times min)

32, 50, 80, 125,

轮动轮一齿时(垂直)(mm)

0.18

滑枕头往复一次工作台进给量 轮动轮一齿时(水平)(mm)

0.21

轮转动四齿时

(垂直)(mm)

0.73

(水平)(mm)

0.84

电动机(kw r/min)

1.5   1400

包装箱尺寸(mm)

1530*930*1370

净重/毛重k(kg)

1000/1200

加工范围:刨床能够加工各种平面,在一些特别设备下能够加工一些曲面.牛头刨床主要是加工对比短的平面,龙门刨床就是用在平面尺度对比大的时分.在通常工厂很少见到,由于它在加工平面的功率对比低,所以在批量对比大的时分运用铣床等机床加工平面,但在加工细长平面的时分功率和龙门刨在多刀加工的时分功率快,将超越铣床.而且也有刀具简略和机床成本低和对比灵活的长处。所以刨床通常都用在批量非常小或则批量不是很大而商品品种对比多的情况下运用,像修补车间,工装夹具制作,模具制作,和一些大型零件的情况下运用。牛头刨的主运动主要是用曲柄连杆机构将电机的旋转运动转换成一个杆的摇摆,然后这个摇摆杆将联系到牛头刨的滑枕,将摇摆转化成滑枕的往复运动的方法。进给运动是经过一个连杆机构股动一个棘轮设备再股动丝杆股动工作台。

刨床钻孔时保持轴度的垂直性的方法

通常套工件,刨床钻削时选用棒料为毛坯,圆柱形完结一次装夹中,端面,钻井和钻井,这么可以确保外圆和内孔的同轴度,圆柱形,内孔与端面的垂直度等精度需要。

当孔作为参阅品种外衣工件内部设备,为了确保同心度和垂直度,可以作为一个固定设备的心轴。就是在初次刨床装夹中把工件的端面和内孔加工完毕后,接着,将芯棒刺进工件的基准孔,被前两名车削圆柱之间的设备,这确保同心工件和垂直度。

刨床以工件外圆和端面为基准装夹套类工件时,为了确保在外部圆形孔同轴且垂直度的需要,可以先端面外圆车削出然后在三爪自定心卡盘上运用软爪进行装夹来钻孔,和夹紧前榜首弧形软爪钻孔的内径再次其钻孔内径应与工件被夹持处外径相一致。

刨床的拆卸易准则

刨床的可拆开易收回规划原则, 具有必定的参考含义。依据刨床产品的特色、从资料挑选和结构规划两方面树立可拆开易收回规划原则。为使刨床拆开下来的零部件易于再运用、再制作或许资料易于得到收回, 在规划刨床过程中进行资料挑选时的原则为:

(1) 刨床所用的资料品种要尽量少。在产品中所选用的资料品种越少、所需求的拆开及分类的工作量就越小,从而有利于刨床的拆开与收回;

(2) 刨床中每种资料用量尽量少。在满意机床功用和功能请求的基础上尽可能地削减资料的运用量,以到达既节约资料资本又削减收回量的目的;

(3) 在机床中尽量运用相容性资料。零部件应尽量选用一样或许相容的资料,由于一样或许相容的资料容易收回和运用;

(4) 在刨床中尽量挑选能容量小的资料,能容量小的资料、其收回和处理耗费的能量比较小,对环境形成的污染也比较小;

(5) 在刨床产品中尽量不必或少用有毒或对人体有害的资料。运用有毒或对人体有害的资料不符合绿色制作以及人类可持续发展请求。假如现在没有替代品,在国内外法规答应的条件下尽量少用;

(6) 尽量选用供应量比较丰富的资料,少用日益缺乏并贵重的资料;

(7) 刨床尽量运用可再生的资料,有利于节省自然原资料并降低成本。

刨床和铣床可不可以合二为一?

 刨床的主运动原理就是曲柄摇杆机构。将旋转运动转变成直线往复运动,滑枕为主运动,工作台做进给运动。刨床与铣床有其相同之处,是可以合二为一的,龙门刨床就可以改造为龙门铣床,将横梁和立柱上的刀架改为铣刀头,形成主运动。将工作台的主运动改为慢走刀,形成进给运动。也有两种方式同时存在的龙门刨铣床,道理是相同的。

龙门刨铣床该系列机床是龙门刨铣磨床的基础机床,开发的同时即储备了铣削、磨削功能,可随时加装铣头、磨头,满足加工的不同要求。龙门刨铣床众多从事龙门刨机床设计、制造多年的资深专家在传统龙门刨床基础上开发出的新型机床,其功能汇聚当前先进机床优势,配以先进电器,对机电控制技术进行升级,配备铣头、磨头即可实现刨削、铣削、磨削及钻削、锪孔等功能,配备直角附件铣头更能对工件一次装夹,实现五面加工,一机多用,提升了工件的加工质量和生产效率。
