技术参数：

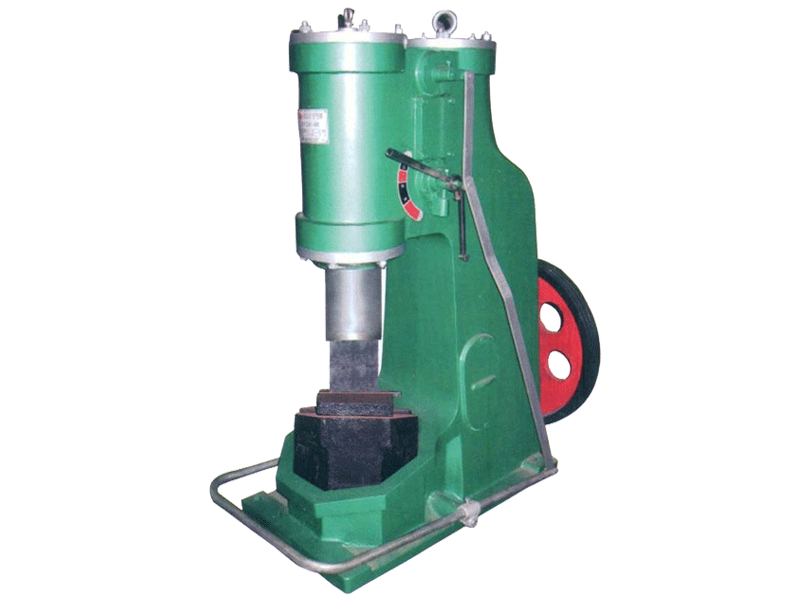

型 号	C41-65kg分体式空气锤
落下部分质量（kg）	65
打击能量（kj）	0.85
打击次数（Min-1）	200
工作区间高度（mm）	280
锤杆中心线至锤身距离(mm)	280
可锻毛坯方长(mm×mm)	65*65
可锻毛坯 圆	Φ85
电机功率(kw)	7.5
砧座重量（kg）	600
电机转速(r.p.m)	1440
整机重量（kg）	2580
机器外型尺寸（mm）	1420x820x1785

定义:自由锻造机器的一种.有两个汽缸.压缩汽缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，广泛用于中小型锻件的生产。

特点:

⒉ 压缩空气为动力，满足安全生产的需要敲击力度与振动频率可通过调节气压控制

⒉使用超强度铝合金制成，重量轻、体积小。

⒊机构简单、不易损坏

主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸的上下部和上下旋阀连通，瓦房店机床通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。

砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

4工作原理

电动机通过减速机构和曲柄，沈阳机床连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

空气锤分三级保养，即日常维护保养、一级保养和二级保养。

1、日常维护保养 日常维护保养在班前、班后由操作工人进行。班中严格执行使用规则，如设备发生故障，应及时排除并认真做好交接班记录。

 班前：将锤杆外露部分擦净，按润滑规定给油，检查安全防护装置，并空运转试车，检查运转情况。

班后：清理氧化皮及料头，擦拭锤身及空气锤各外边面

2、一级保养 锻锤累计运转2500小时左右进行一次一级保养。操作工人应对设备进行局部解体和检查，其内容及要求如下：

（1）彻底擦洗空气锤外表及死角，各罩壳做到内外清洁。

（2）擦洗锤杆，并检查锤杆和锤头有无裂纹，修整磕碰研伤痕迹。

（3）检查下砧块和砧座有无裂纹。

（4）修整各紧固楔铁，使其紧固可靠。

（5）操纵机构各连接处要擦净注油，做到操纵灵活。

（6）检查并拧紧地脚螺栓，上、下缸盖和电机座及各固定螺栓。

（7）清洗油泵及过滤网，检查疏通油路，清除漏油。

（8）空气锤要紧固连杆螺栓，并清扫配电箱。

3、二级保养 空气锤累计运转4500小时左右进行一次二级保养。维修工人应对设备进行全部解体检查和修理。

（1）调整砧座错移，使其位置正确。修理上下砧块和砧垫的燕尾度，安装后两边都保持小于1毫米间隙。

（2）打开缸盖，吊出锤杆和空气锤压缩缸活塞，检查修理活塞、缸壁及活塞环，更换不适用的铜套、密封圈、石棉盘根，做到不漏气。

（3）拆洗旋阀。

（4）空气锤传动系统中的滚动轴承和齿轮箱要清洗换油。

（5）清洗空气锤电机及轴承，注入新油并测量其绝缘程度，检修电气箱，更换失灵元件。

如何让它的寿命更长久?

(1)空转，提锤，连续打击，按压，单次打击。空气锤有5种动作，均以脚踏和手柄操作。

(2)由机身、压缩活塞、传动、锤杆导程、锤杆、砧座及操纵等主要部件构成

(3)锤的电器设备安装维护;设有下列保护;用附有热继电器的磁力启动器作过载保护和失压保护，用三相刀闸开关和熔断器作电源隔离和断路保护。 由于空气锤在工作过程中由很大的振动，启动器不宜安装在锤身上，请用户接合安装处的条件，自行考虑从位置。所有不带电的导体，包括锤身、电机壳、启动器铁壳、防护铁管，都应有良好的接地保护。熔断器、熔丝容量约30安，不宜过大。空气锤安装工作完成，应检查接线的正确性。

(4)安装;在安装一个月前按基础图打好基础。所选择的土质强度为15公斤/厘米2，如土质疏松，则适当的加大地基的深度和面积。基础的上表面应保持水平，其误差不得大于0.5/1000。砧座上的指点的砧木应用于干燥的优质硬木(橡木或榆木)制造，并应进行防腐处理，支垫的木板可为整块的，也可用几块拼装，但须妥善修配和紧固。

(5)使用的工人，应当了解构造及其正确的使用条件。必须经常保持清洁，随时注意润滑情况是否良好，禁止用于锻造冷金属或加热不够的金属。操纵机构要保持转动灵活，操作时，扳动操作手柄应平稳，变换操作行程时不要过猛。经常检查用泵给油情况，适当进行调整。电动机应经常保持清洁，定期的拆开，用压缩空气吹净或擦洗。经常保持工作钢球阀完整有效，以免发生撞击缸盖的事故。对空气锤及时修理，要更换另件时。

本机被广泛应用于小钢管、建筑、五金、电力器具、铁路等行业、锻打件。是自由锻锤，利用空气介质传递工作能量。结构紧凑，操纵灵便可进行一定范围的轻重连续打击，单次打击和提锤（锤头悬于上方）压锤（锤头紧压锻件）及空运转等。
