400公斤分体式空气锤详细信息

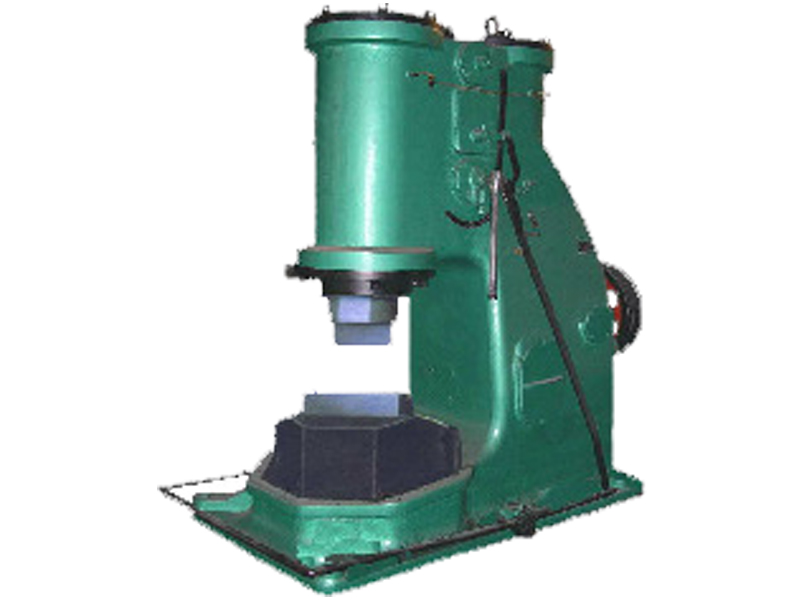

400公斤分体式空气锤

400公斤分体式空气锤

C41-400kg分体式空气锤适用于锻工车间各种形状零件的自由锻造。可以产生提锤、连打、下压、空转四种动作,均以脚踏和手柄操作。 本锤由机身、压缩活塞、传动、锤杆导程、锤杆、砧座及操纵等主要部件构成 。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

C41-400kg分体式空气锤适用于锻工车间各种形状零件的自由锻造。如延伸、镦粗、冲孔、热剪、锻接、扭转和弯曲等,使用开式垫模可以进行各种模锻。广泛用于钢管厂、铜管厂、汽车、摩托车等制造行业。

主要参数:

型 号

C41-400kg分体式空气锤

落下部分质量(kg)

400

打击能量(kj)

9.5

打击次数(Min-1)

120

工作区间高度(mm)

530

锤杆中小线至锤身距离(mm)

520

可锻毛坯方长(mm×mm)

220*220

可锻毛坯 圆

Φ240

电机功率(kw)

30

电机转速(rpm)

980

砧座重量(kg)

4800

整机重量(kg)

8000

机器外型尺寸(mm)

1100*500*1300

保养使用注意事项:
一、气锤操作人员应明了气锤的结构和性能,作到合理使用,防止事故。
二、注意气锤的工作期限,并作定期的检修,零件如有损坏,应及时拆换,不可让更多的零件破坏。
三、在工作过程中,如发杂音,立即停车检查修理。
四、经常注意油杯存油情况,并注意润滑油是否合乎规格,如燃点渣滓及浓度。
五、经常注意各部分的润滑问题。
六、砧体砧面与锤体导承之距离,及下砧面与地面之距离应切实保持规定的距离,并随时检查其距离是否有新改变,以免将机器打坏。
七、缓冲机构内球形败凡耳是否完整,应作定期检查,以免锤体将工作缸上盖碰损。
八、冬季应将油杯加以包裹,以免冷冻,使润滑受阻。
九、开车前应检查操纵杠杆在操纵上的灵活性。
十、各补气通路应在定期检修中加以疏通,应使气锤能发挥其正常的效力。
十一、电动机应经常保持清洁,一年拆开擦洗一次,但擦洗时注意在线圈上不要用煤油或气油,以免绝缘层脱落。
十二、不允许锻打冷的或不够热的金属。
十三、锤在上方时间,不可超过一分钟,以免锤体发热,浪费能力,影响机器正常运转及寿命长度。
十四、锻工应具有丰富经验,方可操纵气锤,特别在作单下打击时,在操作技术上更需熟练。
十五、在停止使用时,应切断电源。
本机床可以产生提锤、连打、下压、空转四种动作,均以脚踏和手柄操作。 本锤由机身、压缩活塞、传动、锤杆导程、锤杆、砧座及操纵等主要部件构成 。锤的电器设备安装维护;设有下列保护;用附有热继电器的磁力启动器作过载保护和失压保护,用三相刀闸开关和熔断器作电源隔离和断路保护。 由于锤在工作过程中由很大的振动,启动器不宜安装在锤身上,请用户接合安装处的条件,自行考虑从位置。所有不带电的导体,包括锤身、电机壳、启动器铁壳、防护铁管,都应有良好的接地保护。熔断器、熔丝容量约30安,不宜过大。安装工作完成,应检查接线的正确性。 锤的安装;在气锤安装一个月前按基础图打好基础。所选择的土质强度为15公斤/厘米2,如土质疏松,则适当的加大地基的深度和面积。基础的上表面应保持水平,其误差不得大于0.5/1000。砧座上的指点的砧木应用于干燥的硬木(橡木或榆木)制造,并应进行防腐处理,支垫稻板可为整块的,也可用几块拼装,但须妥善修配和紧固。
5)使用空气锤的工人,应当了解机器构造及其正确的使用条件。必须经常保持机床清洁,随时注意润滑情况是否良好,禁止锻造冷金属或加热不够的金属。操纵机构要保持转动灵活,操作时,扳动操作手柄应平稳,变换操作行程时不要过猛。经常检查用泵给油情况,适当进行调整。电动机应经常保持清洁,定期的拆开,用压缩空气吹净或擦洗。经常保持工作钢球阀完整有效,以免发生撞击缸盖的事故。
工作原理:
电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。
安装注意
1、气源一定要干净,因为污染的空气会加速活塞密封的磨损,造成密封失效,同时对二位三通电磁换向阀的寿命也会有较大影响。
2、空气锤台座与仓壁要焊牢,气锤与台座的联接要紧固,否则经一段时间的敲击后,会有松动以致脱落,需经常检查气锤的安装是否牢固。
3、时间继电器的调整,由于气锤的型号、安装条件不同而有所不同,不祥请向本公司咨询。
4、焊接台座时,如果仓壁太薄,请考虑在台座与仓壁间加一加强板。
空气锤安全操作规程
一、起动前检查
1、检查各受振部位无松动,锤头无裂纹,锤头砧子的楔子应顶紧。空气锤气缸润滑应良好,调整好进油量,按规定加注气缸油。
2、工作前应提前摇动注油器20-30圈,以提前供油润滑。
3、应清除砧子、锤头工件表面上的氧化铁皮。
4、冬季工作前应预热锤头、砧子、锻模到60℃以上。
5、应该对锻件几何尺寸进行检查,严禁锻打超过锻锤锤打能力的锻件。
二、工作中注意事项
1、锻打前应先试运转1~2秒 ,冬季应先用手转动,然后启动,较长时间停用的锻锤启动前应先排出气缸中的积水。
2、锻件应放在锤头中心,不准歪斜,提锤时间不超过1秒,否则会使空气锤过热。
3、开锤者在工作中应听从掌钳者的信号,不得随意开、停机械,其他人员发出紧急停止信号时,开锤者应立即停机。
4、夹持锻件的夹钳,须适合锻件的大小和形状,掌钳者必须夹紧锻件。
5、掌钳者的手指不准放在钳柄之间,钳柄应置于身体右或左侧,不得正对胸腹部。
6、锻件未达到锻造所需求的温度时;锻件放在砧子上的位置不正确或不合要求时;锻件夹持不稳时,均不准进行锻打。
7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置,不准冷锻或锤打过烧的工件。
8、切断工件时,切口正面严禁站人。
9、空气锤使用日久后,若砧座下沉,使锤头行程加大,锤杆中部的安装线(红横线)如露出5mm 时,应立即停止使用并进行调整,加高锤头或更换基础枕木。
10、经常检查铁砧固定情况,不得松动歪斜。
三、停机注意事项
1、工作中如发现机身震动,锤杆、砧子、锤头等出现裂纹时,应立即停机检修,严禁带病作业。
2、起动或停止运转时,应将手柄置于空档位置。
3、工作完毕后,必须将锤头提起,并将木板垫放在砧上,再慢速落下锤头,关闭电源。
4、停止工作时,不准用手直接接擦砧面。
