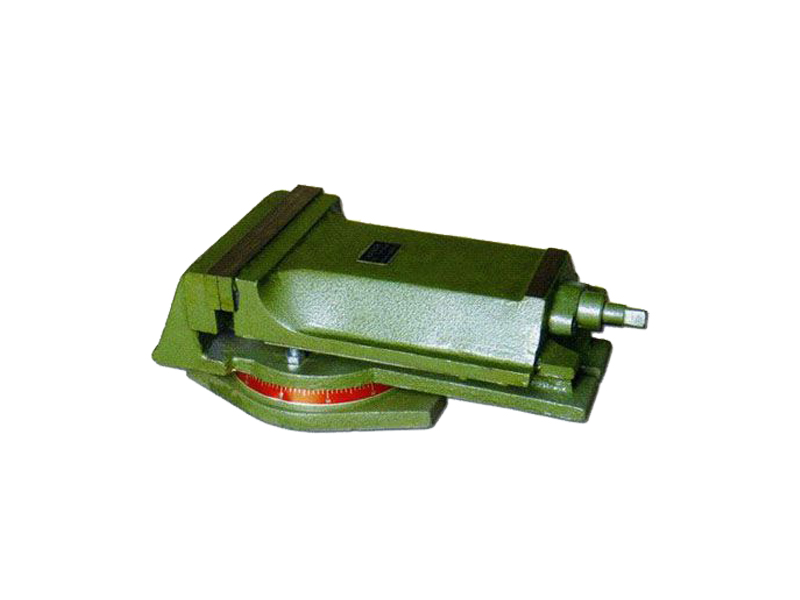

125型机用平口钳详细信息
125型机用平口钳

125型机用平口钳

机用虎钳又叫机用平口钳,是配合机床加工时用于夹紧加工工件的一种机床附件。广泛使用于中型铣床、钻铣床、钻床、以及平面磨床等机械设备。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

我厂生产的G125型平口钳设计结构简练紧凑,夹紧力度强,易于操作使用。内螺母一般采用较强的金属材料材料,使夹持力保持更大,一般都会带有底盘,底盘带有180°刻度线可以360°平面旋转。具体参数如下:

型号

G125

钳口宽度

125(mm)

钳口高度

32(mm)

钳口最大张开度

100(mm)

紧固槽宽度

14(mm)

净重

16(kg)

工作原理是:用扳手转动丝杠,通过丝杠螺母带动活动钳身移动,形成对工件的加紧与松开。机用平口钳装配结构是将可拆卸的螺纹连接和销连接的铸铁合体;活动钳身的直线运动是由螺旋运动转变的;工作表面是螺旋副、导轨副及间隙配合的轴和孔的摩擦面。其它类型机用平口钳精度检验项目依其结构、功能不同略有增减,其公差及测试方法在第3项所列标准中均有明确规定。

性能检测:主要包括夹紧力、夹紧力矩。机床用平口钳以钳口宽度为主要参数形成规格系列,其夹紧力、夹紧力矩的数据及测试方法依此系列在技术条件中有明确的规定。其它类型机用平口钳精度检验项目依其结构、功能不同略有增减,其公差及测试方法在第3项所列标准中均有明确规定。用虎钳又叫机用平口钳,是配合机床加工时用于夹紧加工工件的一种机床附件。广泛使用于中型铣床、钻铣床、钻床、以及平面磨床等机械设备。

如何正确规范操作G125型平口钳?

机用平口钳用于装卡小型工件、下面介绍的是机用平口钳的安全使用要点:

1、 我们必须要保证工件的被加工面高出平口钳的钳口,如果没有,就需要用垫片来将工件垫高。

2、应当将一个较为平整的平行面贴在垫铁和平口钳的钳口,这样我们就可以保证卡件的牢固性,防止刨削时工件发生移动。

3、加工之前,还要检查工件是否牢固,是否没有被加紧,如果发现工件与垫铁之间贴合不好,就应当重新装夹。

4、刚性不足的工件需要支实,以免平口钳夹紧时工件变形或破损。

机用平口钳的安全操作包括方方面面,总是在操作的工程中我们要十分的细心谨慎,避免出现安全事故。

平口钳如何保养?这就应该从造成平口钳损耗的原因说起了,平口钳属于铁制品,出厂的时候是喷过防锈漆的,但是随着使用的时间的增长,慢慢的防锈漆会脱落,那么平口钳也就会变得非常容易生锈,从而导致产品的损耗,其实保养它也非常简单,跟其他铁制品工具一样,在使用完以后需要用布擦净,并涂抹黄油就可以搞定,非常简单、毫不费事,只要养成习惯只是举手之劳。

平口钳和精密平口钳主要使用液体润滑剂为主,有时也能用到半固体和固体润滑剂。

平口钳的使用注意事项:

1.平口钳使用前,要根据加工工件大小来选用规格型号。

2.保证机床吸盘的平行,如果不平行,要做出适当调整,如在工作台上使用,也必须要保证本产品基准校平。

3.使用时应避免平口钳外观或钳口发生碰撞,置于吸盘之前要先对产品进行清洁,更换下一工件进行加工时也要将钳口清洗一下。

4.为保证本产品的正常工作及精度,请每次使用后及时清洗并上油保养。

平口钳润滑剂作用与分类:润滑剂对摩擦副能起冷却、洗涤、防锈作用。在往复运动中,润滑剂可起缓冲和防振的作用。润滑脂是具有自封作用的润滑剂,可防止漏气、漏液。润滑剂可分为气体、液体、半固体和固体四种基本类型。用气体作为润滑剂的有空气、氢气、氮气等气体,通常用得多的是空气。液体润滑剂中,应用广泛的是润滑油.包括矿物油、动植物油、合成油和各种乳剂。半固体润滑剂主要有各种润滑脂,它是润滑油和稠化剂的稳定混合物。固体润滑剂指可以形成固体膜以降低摩擦阻力的物质。如石墨、二硫化钼等。

平口钳如何安装在炮塔铣床工作台上?

安装在炮塔铣床工作台上时需要占据正确的位置,通常以平口钳的固定钳口为基准,校正平口钳在工作台上的准确位置。多数情况下要求固定钳口表面与机床导轨运动方向平行,同时还要求固定钳口的工作面要与工作台面垂直,常用的方法如下,用划针校正固定钳口,使其与铣床主轴轴线垂直。

加工较长的工件时,一般采用固定钳口与铣床主轴轴线垂直的安装,此时可用划线校正钳口将划针夹持在铣刀杆的垫圈静间,使划针针尖靠近固定钳口,纵向移动工作台,观察并调整钳口的位置,使划针针尖与固定钳口平面间的间隙大小均匀,并在钳口全长范围内间隙一致,此时固定钳口即与铣床主轴轴线垂直。

紧固钳体后需再进行复检,以免紧固时平口钳发生位移。用划针校正的方法精度较低,常用于粗校正。用直尺找正,使固定钳口与铣床主轴轴心线平行。用90度角尺找正固定钳口的步骤是:将90度角尺座底面靠在床身的垂直导轨面上,移动钳体使固定钳口平面与90度角尺尺苗的外测量面贴合,然后紧固钳体。紧固钳体后须再进行复检,以免紧固时平口钳发生位移。用百分表找正钳口位置。将磁力表座吸在铣床横梁导轨面上,使百分表测量触头与固定钳口面接触,并使其测量触头微压缩1mm左右,水平纵向移动工作台,则可测出固定钳口与主轴轴心线的垂直度,用以找正固定钳口与主轴轴心线的垂直度。

水平横向移动工作台,观察百分表的读数变化,即反映出平口钳固定钳口与主轴轴线的平行度,用以找正固定钳口与主轴轴线的平行度。找正中需要观察百分表读数,并调整平口平口钳的位置。平口钳至正确位置后须轻紧固钳体,复检合格后,再用力紧固钳体。此法用以炮塔铣床需要加件时平口钳的位置。

上一件产品:100型机用平口钳
下一件产品:160型机用平口钳
