200型机用平口钳详细信息

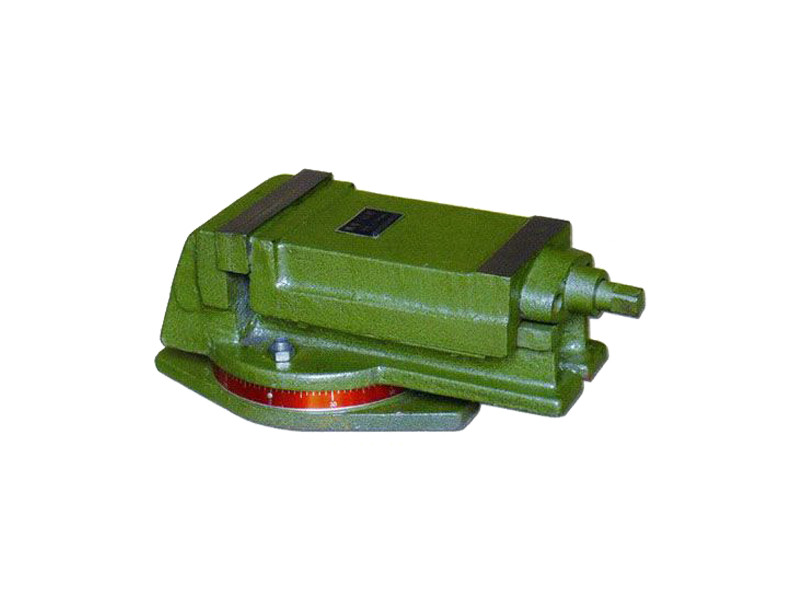

200型机用平口钳

200型机用平口钳

200型机用平口钳,设计结构简练紧凑,夹紧力度强,易于操作使用。内螺母一般采用较强的金属材料材料,使夹持力保持更大,一般都会带有底盘,底盘带有180°刻度线可以360°平面旋转。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

机用平口钳装配结构是将可拆卸的螺纹连接和销连接的铸铁合体;活动钳身的直线运动是由螺旋运动转变的;工作表面是螺旋副、导轨副及间隙配合的轴和孔的摩擦面。我们将为客户提供优质的产品质量和服务态度,客户的满意就是我们的目标。

我厂生产的机用平口钳设计结构简练紧凑,夹紧力度强,易于操作使用。内螺母一般采用较强的金属材料材料,使夹持力保持更大,一般都会带有底盘,底盘带有180°刻度线可以360°平面旋转。200型机用平口钳的相关技术参数:

型号

G200

钳口宽度

200(mm)

钳口高度

45(mm)

钳口最大张开度

145(mm)

紧固槽宽度

18(mm)

净重

49(kg)

机用虎钳说明书:

用虎钳的结构:机用虎钳主要由以下几个部件组成:1、底座:用来支撑底盘及钳体;2、底盘:用来支掌钳体,并可带动钳体旋转;3、钳体:安装在底座上面,用来和支掌活动掌及工件;4、活动掌:用来收紧或放松钳身,从而夹紧工件;5、钳口:夹紧工件时钳口接触工件的部份,可置换;6、压板:用来活动掌固定在钳体上;7、丝杠:用来连接钳体与活动掌,并带动活动掌作轴向运动;8、手轮:安装在丝杠右端,使丝杠作旋转运动;9、螺栓、螺母用来固定虎钳的各部件。

用虎钳的工作原理: 用扳手转动丝杠,通过丝杠螺母带动活动钳身移动,形成对工件的加紧与松开。机用平口钳装配结构是将可拆卸的螺纹连接和销连接的铸铁合体;活动钳身的直线运动是由螺旋运动转变的;工作表面是螺旋副、导轨副及间隙配合的轴和孔的摩擦面。 三、用虎钳的工艺分析 :工艺设计以保证质量稳定、生产可靠为原则。由于加工过程中不一定是连续切削,极易产生切削振动,且方向是变化的,因此设计时要注意,夹具要有足够的刚度和强度;夹具要有足够的夹紧力,夹紧装置自锁性要好;夹紧力应作用在工件刚度较大的部位上,且着力点和施力方向要恰当;夹具的重心应尽量低,强度与宽度之比不应大于 1-2.5;要有足够的排屑空间。切屑和冷却液能顺利排出,必要时可设计排屑孔。虎钳的功能决定了构件,设计结构简练紧凑,夹紧力度强,易于操作使用。

机用虎钳的装夹方案:零件的定位基准要遵循基准重合原则即力求设计基准、工艺基准和编程基准统一,这样做可以减少基准不重合产生的误差和编程中的计算量,并且能有效地减少装夹次数。定位基准是零件上已有的面或孔,若没有合适的面或孔,也可以专门设置工艺孔或工艺台等作为定位基准。在确定装夹方案时,只需根据已选定的加工表面和定位基准确定工件的定位夹紧方式。在确定装夹方案时,应考虑一下几个方面:(1)夹紧机构或其他元件不得影响进给,加工部位要敞开。要求夹持工件后夹具等一些组件不能与刀具运动轨迹发生干涉。(2)必须保证最小的夹紧变形。(3)装卸方便,辅助时间尽量短。(4)对小型零件或工序时间不长的零件,可以考虑在工作台上同时装夹几件进行加工,以提升加高质量。(5)夹具结构力求简单。(6)夹具应便于机床工作台及工件定位表面间的定位元件连接。在考虑夹紧方案时,夹紧点应尽量靠近主要支撑点,或在支撑点所组成的三角内, 并力求靠近切削部位以及刚性好的部位,不要在被加工孔的上方。(7)在加工过程中, 夹具必须吹干净,以免造成工件的压伤夹具在机床上的安装误差和工件在夹具中的定位、安装误差对加工精度将产生直接影响。操作者在装夹工件时一定要将夹具及工件的定位面上的污秽用气枪吹、擦干净,否则会造成不同程度的加工误差,并按工艺文件上的要求找正定位面,使其在一定的精度范围内。

机用虎钳的拆装:先旋下底座螺栓,取下底座螺栓垫片,即可卸下底座。然后拧下底盘螺钉四个,卸下底盘。拔出圆柱销,拿下手轮。再旋下丝杠,向虎钳左端抽出丝杠。旋下钳口螺钉四个,取下两块钳口。最后拧下压板螺钉四个,卸下两块压板,取出活动掌。6 机用虎钳装夹工件的优点:1、能稳定地保证工件的加工精度,用夹具装夹工件时,工件相对于刀具及机床的位置精度由夹具保证, 可以排除外界因素的影响, 使一批工件的加工精度趋于一致。2、能提升劳动生产率,使用虎钳装夹工件方便、快速,工件不需要划线找正,可显著的减少辅助工时,提升劳动生产率;工件在虎钳装夹后提升了工件的刚性,因此可加大切削用量,提升劳动生产率。3、能扩大机床的使用范围。7、机用虎钳使用的注意事项:1、机虎钳应牢固地安装在工作台上,不可松动,而且要尽可能地安装在靠工作台脚上以减少工作时的震动;2、在机虎钳上夹持工件时,用力要恰当,既要将工件夹牢固,也不要用力过猛,以防将螺杆或螺母拉坏;工件要尽量夹在中间;夹持精密工件时要用软钳口铁;3、座的虎钳允许在该处施以小型的锤击工作,其他部位不允许用锤敲击;4、钳,去除污垢,清除滑动面与螺杆上的铁屑,并在螺杆、螺母处加注润滑油。

技术要求: 装配后要保证螺杆能灵活转动。
