S4020台式攻丝机详细信息

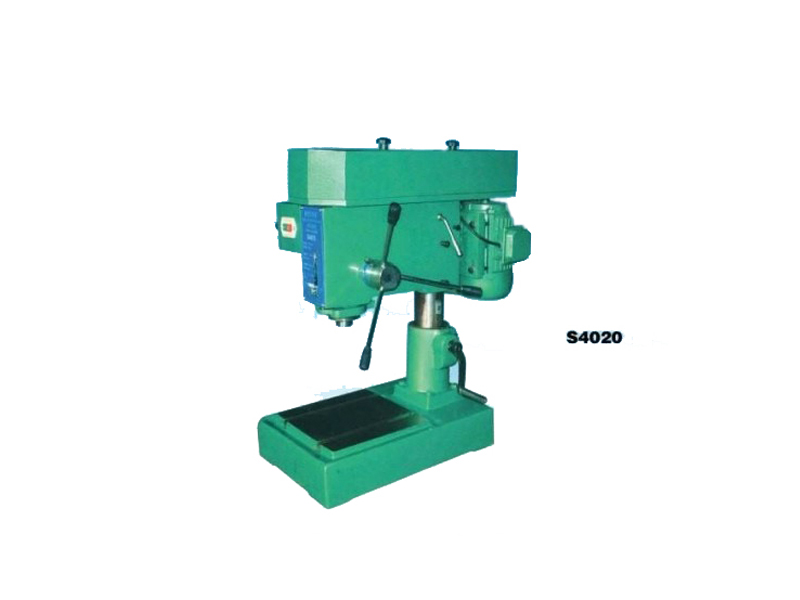

S4020台式攻丝机

S4020台式攻丝机

S4020台式攻丝机适用在金属材料或其他材料上攻螺纹,可以广泛应用于单件或成批生产的仪表工业,机械制作工业或修配部门。本机攻丝直径可以达到24MM,根据客户需要,可以做成脚踏开关,手动正反转和自动定深三种机型。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

S4020台式攻丝机适用在金属材料或其他材料上攻螺纹,可以广泛应用于单件或成批生产的仪表工业,机械制作工业或修配部门。本机最大攻丝直径可以达到20MM根据客户需要,可以做成脚踏开关,手动正反转和自动定深三种机型。

主要参数:

型号

S4020

攻丝范围

M16M20mm

主轴最大行程

85mm

主轴每分钟转速

135 转/分mm

主轴轴线至立柱表面距离

270mm

底座工作面尺寸(×)

280×2800mm

主轴快换机构端面至底座工作面最小距离

270mm

主轴快换机构端而至底座工作面最大距离

680mm

主轴绕立柱回转角度

±180

电动机

Y90 L6  380V0.75KW910 r/min

外形尺寸(××)

800×410×1170

净重

150Kg

概念

折臂攻丝机该机床具有刚性强、 强度高、精度高、寿命长等优点,具了解该设备在一些厂家使用几十年还能正常运行工作。随着我国改革开放的深入发展, 欧洲的一些折臂电动攻丝机随之进入中国市场,该类型折臂电动攻丝机具有展臂长、加工范围大、垂直度可调等优点。国内专业生产折臂电动攻丝机单位为专用特种设备生产企业

分类

根据驱动动力源的不同, 折臂攻丝机攻丝机可以分为液压攻丝机、电动攻丝机、气动攻丝机;

根据攻丝机主轴数目不同,可分为单轴攻丝机、二轴攻丝机四轴攻丝机、六轴攻丝机、多轴攻丝机等;

根据加工零件种类不同,攻丝机又可分为模内攻丝机、万能攻丝机、热打螺母攻丝机、法兰螺母攻丝机、圆螺母攻丝机、六角螺母攻丝机、盲孔螺母攻丝机、防盗螺母攻丝机等多种型号;

根据攻丝机加工过程的自动化程度不同,攻丝机可分为全自动攻丝机、半自动攻丝机和手动攻丝机,数控攻丝机等;

根据攻丝机攻牙时是否同时钻孔,攻丝机又分钻孔攻丝机、扩孔攻丝机、专用攻丝机,数控攻丝机,万向动臂攻丝机。

全自动攻丝机自动化程度高,工作时,只要把零件毛坯放入料斗中即可自动进料,自动定位,自动夹紧,自动攻牙、自动卸料,一个工人可以同时操作多台设备,生产效率快,可显著节约劳动力成本。优质攻丝机具有设计新颖、结构合理、简便易用、自动化程度好、使用方便、效率快、免维护、性价比高等特点,优质的螺母攻丝机加工出的各种螺母螺纹光洁度好,成品合格率高。

应用范围

攻丝机面向市场以来,以它轻便、灵活以及具有其它类似设备无法取代的优点,深受广大用户的关爱。它避免了车床、钻床或手动攻丝的局限,且省时、省力、不易烂牙、丝锥不易折断等,其显著的特点受到用户的广泛好评和采用。此机适用于所有机械制造行业,现大陆客户涵盖了 机床、 模具机械、 塑胶机械、 印刷机械、 包装机械制造厂、 工程机械、汽车摩托车零部件、航空发动机、机车车辆、烟草机械以及通用机械等行业

产品特点

1、 重复定位迅速,切削速度快,生产效率快;

2、 安全扭力夹筒保证丝锥损伤少;

3、 通孔、盲孔丝锥不断,丝牙精度好;

4、 较重的工件无需工装、夹具;

5、 操作简单,工作强度低。

攻丝机操作注意事项

一、调节垂直:

1、让气动马达下方的快换接头与工作桌面或工件的平面接触,确定快换接头与工作桌面垂直,(快换接头与工作桌面无间隙),然后再锁紧垂直板或万向头之4只固定螺丝。

2、将空气管接于三联件与马达之间。

二、气动马达操作

1、气动马达压下前端之“扳机”则马达正转;攻丝,同时压下后端之“反转按钮”则气动马达反转;退 出。

2、平行臂能很轻易的移动至攻丝位置,不要很用力往下压,让丝锥就像导螺杆似地、无阻力地进出螺孔。

三、空气要求:

1、进气管必须在3/8吋或10mm以上,长度不宜超过10M。

2、设定压力在3-6KG。

3、调整空气三联件之滴油速度为每分钟1至2滴,若滴油太快则马达上端会因排气中含油太多而变得湿

答答。

4、每天检查油杯中的油量、油质和滴油速度。

5、请使用气动工具专用油(黏度30左右);

四、扭力筒夹之扭力调整:

1、通常扭力筒夹的扭力在出厂时即已设定好,但在攻较强韧之材料时或使用一段时间后,必须再调整,

设定扭力。

2、扭力筒夹外壳有2个小孔,允许做半个凹槽之扭力调整,这在调整M3以下的扭力控制非常重要。

3、使用一字起子挑起扣环,用尖嘴钳置入扭力调整环上的2个圆孔内,顺时针转则增加扭力,反时针转

则减少扭力。

4、调整好后,将扣环插入筒夹外壳的小孔内,扭力即不再改变了。

5、扭力筒夹是保证螺纹,故扭力筒夹不能随意乱放、乱丢、乱摔,以免影响攻丝精度。

6、当气动马达不转时,一般情况是气力不够,请检查气压是否调至6-8KG即可。

7、当气动马达转,而扭力筒夹打滑,有可能是材质太硬或材质粘性高,请把扭力筒夹扭力调大。

8、在攻丝过程中,如有断丝锥的现象,检查是否马达与工件垂直,或扭力筒夹扭力过大,请将扭力筒夹 扭力调小。

五、专人保管:机器必须由固定人员保管、操作,如机器有异声,应立即停止使用,并检查处理,直到正常。切记勿私自拆开马达。因该气动马达世界名牌产品,非常精密,生产产家为防仿造,一般情况下,非该品牌的专业人员,拆开此马达就无法还原。私自拆开马达导致无法修复不在保修范围内。



台式攻丝机工作原理:一根轴上串联2个摩擦离合碗,上面的是提供反转力的,下面的是提供正转力的,拨叉压下触动下层离合器获得正转动力,停在中间就是空挡,抬到上面就触动反转离合器,这个结构很古远,很好用的,结构很可靠,通常有使用普通钻夹头锁紧丝锥的。这个正反转变动是在瞬间,所以效率很高。
