ST-25J台式钻床详细信息

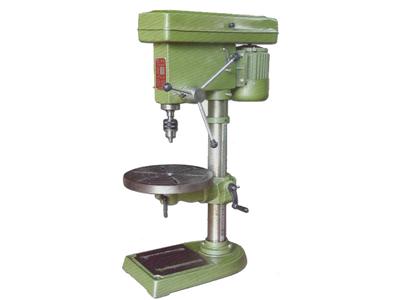

ST-25J台式钻床

ST-25J台式钻床

钻床指主要用钻头在工件上加工孔的机床。通常钻头旋转为主运动,钻头轴向移动为进给运动。钻床结构简单,加工精度相对较低,可钻通孔、盲孔,更换特殊刀具,可扩、锪孔,铰孔或进行攻丝等加工。加工过程中工件不动,让刀具移动,将刀具中心对正孔中心,并使刀具转动(主运动)。钻床的特点是工件固定不动,刀具做旋转运动,并沿主轴方向进给,操作可以是手动,也可以是机动。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

 钻床指主要用钻头在工件上加工孔的机床。通常钻头旋转为主运动,钻头轴向移动为进给运动。钻床结构简单,加工精度相对较低,可钻通孔、盲孔,更换特殊刀具,可扩、锪孔,铰孔或进行攻丝等加工。加工过程中工件不动,让刀具移动,将刀具中心对正孔中心,并使刀具转动(主运动)。钻床的特点是工件固定不动,刀具做旋转运动,并沿主轴方向进给,操作可以是手动,也可以是机动。

钻床主要是用钻头在工件上加工孔(如钻孔、扩孔、铰孔、攻丝、锪孔等)的机床。机械制造和各种修配工厂必不可少的设备。根据用途和结构主要分为以下几类:

(1)立式钻床。工作台和主轴箱可以在立柱上垂直移动,用于加工中小型工件。

(2)台式钻床,简称台钻。一种小型立式钻床,最大钻孔直径为12~15毫米,安装在钳工台上使用,多为手动进钻,常用来加工小型工件的小孔等。

(3)摇臂钻床。主轴箱能在摇臂上移动,摇臂能回转和升降,工件固定不动,适用于加工大而重和多孔的工件,广泛应用于机械制造中。

(4)深孔钻床。用深孔钻钻削深度比直径大得多的孔(如枪管、炮筒和机床主轴等零件的深孔)的专门化机床,为便于除切屑及避免机床过于大,一般为卧式布局,常备有冷却液输送装置(由刀具内部输入冷却液至切削部位)及周期退刀排屑装置等。

(5)中心孔钻床。用于加工轴类零件两端的中心孔。

(6)铣钻床:工作台可纵横向移动,钻轴垂直布置,能进行铣削的钻床。

(7)卧式钻床:主轴水平布置,主轴箱可垂直移动的钻床。

ST-25J主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用,与国内外同类型机床比较,具有马力小、刚度纯、精度好,刚性好,操作方便,易于维护的特点。把精密弹性夹头的振动精度调节到0.01mm以下,就可以对玻璃等材料1mm以下的精密钻孔加工。具体参数如下:

型号

ST-25J

最大钻孔直径(mm)

25

钻夹头尺寸(mm)

16

工作台行程(mm)

360

工作台尺寸(mm)

350

主轴行程(mm)

100

主轴中心至立柱表面距离(mm)

196

主轴锥度

MT3

立柱直径(mm)

Φ78

主轴转速范围(r.p.m)

250-3200

底座尺寸

526*320

电动机功率

750W(380v)

总高(mm)

1025

净重/毛重(kg)

77/80

包装尺寸(mm)

800×550×350

ST-25J台式钻床特点:

台式钻床是一种小型钻床。是一台应用广泛的台钻。电动机通过五级变速带轮,使主轴可变五种转速,头架可在圆立柱上面上下移动,并可绕圆立柱中心转到任意位置进加工,调整到适当位置后用手柄锁紧。如头架要放低进,先把保险环调节到适当位置。用紧定镙钉把它锁紧,然后放松手柄,靠头架自重落到保险环境,再把手柄板紧。工作台可在圆立柱上下上下移动。并可绕立柱转动到任意位置。工作台座的锁紧手柄。当松开锁紧螺钉时,工作台在垂直平面还可左右倾斜45度,工作较小时,可放在工作台上钻孔,当工作较大时,可把工作台转开,直接放在钻床底面上钻孔。

这种台钻灵活性较大,转速高,生产效率高,使用方便,因而是零件加工,装配和修理工作中常用的设备之一。但是由于构造简单,变速部分直接用带轮变速,转速较高,一般在400r/min 以上,所以有些特殊材料或工艺需用低速加工的不适用。

台钻的传动系统和变速:

1、动力传递、由安装在电动机轴端的电机皮带轮,经一根三角带,带动主轴皮带轮传递至主轴系统,对具有9级和12级变速的台钻则电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

2、主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时,松开两个固定螺钉,拨动两个固定螺钉后即可工作。

另外,ST-25J的台钻在变换转速时,松开主轴箱上的锁紧螺钉,转动电机,皮带即可松弛,变换皮带至所需位置后,松开电机,则电动机在张紧弹簧的作用下,会使三角带张紧,然后拧紧锁紧螺钉、即可工作。

如何更细致的保养ST-25J台式钻床:

1.皮带保养: 更换新皮带,安装前需确定设备已断电,装好后确定皮带的松紧合适,不偏,开机试运行一段时间后,确定无不正常现象,即可使用。要求周期每半年进行一次。
2.电气保养:接通电源,打开开关,查看设备是否能正常启动,电路是否正常,要求周期每月进行一次。
3.润滑保养:定期用润滑油对台钻的钻床进行保养,要求周期每月进行一次。
4.防锈保养:将设备移至宽敞环境,全面检查其金属壳体部分有无锈蚀,必要时进行刷漆保养处理。
5.清洁保养:用干抹布对设备进行除污;要求周期每月进行一次。
6.运转状况:经常接通电源,打开开关,查看设备是否正常运转。
7.禁止接触旋转中的钻头、工件,钻削薄板时应刃磨薄板钻头进行

8.操作完毕后,关闭电源,必须把钻床清里干净,运动部件加油润滑,下班时清扫场地。

台钻在转动时可转子没力原因出在哪里?

可能是台钻钻夹头的的锥度不对,可换个钻夹头试试;弄清楚是电机转子没力,还是钻头没力。如果是电机没力,可能是电机缺相了,应该检查一下接线是否松动,接触不好;如果是钻头没力,则可能是皮带轮的皮带松了,紧一下皮带就行了。

还有一种情况是电机转子有力,皮带轮也有力,当钻的时候把钻头按下去那钻嘴不转了,电机转子,皮带轮还在转原因是因为:钻夹头与台钻连接处的锥孔与锥柄打滑了,你可以先把钻头卸下来,找一块铁块放在钻夹头的下面,用手板着台钻的手柄用力往下磕,这样可以使锥孔与锥柄能够配合的紧一些。然后再夹上钻头钻孔就不会打滑了。
