ST-25GF台式钻床详细信息

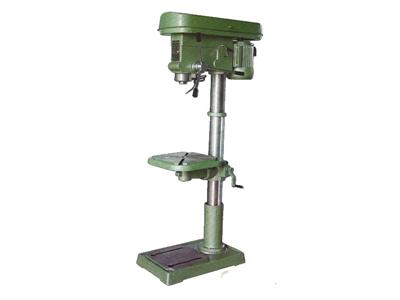

ST-25GF台式钻床

ST-25GF台式钻床

ST-25GF台钻属于小型台钻适用于金属和其它材料商进行钻、扩、铰加工工序,它能广泛地应用于单价或成批生产的仪表工业,机械制造和修配部门。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

 ST -25GF台钻有以下几个部分构成:

1、主轴:摇臂钻钻床可直接装钻头等刀具,旋转钻床需加上钻夹头及刀套方能夹主轴主要进行钻孔直进刀。

2、马达:电动马达,产生旋转功能。

3、床身:支撑马达,主轴,变速箱,旋臂等部分的结构,可用来保持平稳防震。

4、工作台:放置工件的平台。

5、其它:油箱,水箱,操作手柄及按钮

ST-25GF台钻是由电机做动力输出,通过塔式皮带轮,经过变速传递给主轴,主轴最外面的是不会旋转的只会直线运动的套筒,上面有齿条结构,和齿轮配合组成纵向进给机构,主轴装在这个套筒里面,主轴能自由在套筒里面旋转,但套筒的上下移动会带动主轴的上下移动,最里面的是一个有比较长滑移花键,主轴能在花键上自由上下移动,但要和花键一起旋转,花键的上端上固定了一个空心塔式皮带轮,钻头的动力就是这里传进去的通过花键传递给主轴。ST-25GF台钻属于小型台钻适用于金属和其它材料商进行钻、扩、铰加工工序,它能广泛地应用于单价或成批生产的仪表工业,机械制造和修配部门。

ST-25GF台式钻床主要参数(供大家参考):

型号

ST-25GF

最大钻孔直径(mm)

25

钻夹头尺寸(mm)

16

工作台行程(mm)

500

工作台尺寸(mm)

360

主轴行程(mm)

115

主轴中心至立柱表面距离(mm)

224

主轴锥度

MT3

立柱直径(mm)

Φ92

主轴转速范围(r.p.m)

160-2060

底座尺寸

380*580

电动机功率

1500W(380v)

总高(mm)

1750

净重/毛重(kg)

154/173

包装尺寸(mm)

777×386×1485

ST-25GF台式钻床是一台应用广泛的台钻。电动机通过五级变速带轮,使主轴可变五种转速,头架可在圆立柱上面上下移动,并可绕圆立柱中心转到任意位置进加工,调整到适当位置后用手柄锁紧。如头架要放低进,先把保险环调节到适当位置。用紧定镙钉把它锁紧,然后放松手柄,靠头架自重落到保险环境,再把手柄板紧。工作台可在圆立柱上下上下移动。并可绕立柱转动到任意位置。工作台座的锁紧手柄。当松开锁紧螺钉时,工作台在垂直平面还可左右倾斜45度,工作较小时,可放在工作台上钻孔,当工作较大时,可把工作台转开,直接放在钻床底面上钻孔。

这种台钻灵活性较大,转速高,生产效率高,使用方便,因而是零件加工,装配和修理工作中常用的设备之一。但是由于构造简单,变速部分直接用带轮变速,最转速较高,一般在400r/min 以上,所以有些特殊材料或工艺需用低速加工的不适用。

台式钻床简称台钻,是一种体积小巧,操作简便,通常安装在专用工作台上使用的小型孔加工机床。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现,主轴进给靠手动操作。

所以在操作ST-25GF台式钻床要知道以下安全守则:

一、工作前必须穿好工作服,扎好袖口,不准围围巾,严禁戴手套,女生发辫应挽在帽子内。

二、要检查设备上的防护、保险、信号装置。机械传动部分、电气部分要有可靠的防护装置。工、卡具是否完好,否则不准开动。

三、钻床的平台要紧住,工件要夹紧。钻小件时,应用专用工具夹持,防止被加工件带起旋转,不准用手拿着或按着钻孔。

四、手动进刀一般按逐渐增压和减压的原则进行,以免用力过猛造成事故。

五、调整钻床速度、行程、装夹工具和工件时,以及擦试钻床时要停车进行。

六、钻床开动后,不准触运动着的工件、刀具和传动部分。禁止隔着机床转动部分传递或拿取工具等物品。

七、钻头上绕长屑时,要停车清除,禁止用口吹、手拉,应使用刷子或铁钩清除。

八、凡两人或两人以上在同一台机床工作时,必须有一人负责安全,统一指挥,防止发生事故。

九、发现异常情况应立即停车,请有关人员进行检查。

十、钻床运转时,不准离开工作岗位,因故要离开时必须停车并切断电源。

十一、工作完后,关闭机床总闸,擦净机床,清扫工作地点。

十二、使用前要检查钻床各部件是否正常

十三、钻头与工件必须装夹紧固,不能用手握住工件,以免钻头旋转引起伤人事故以及设备损坏事故。

十四、集中精力操作,摇臂和拖板必须锁紧后方可工作,装卸钻头时不可用手锤和其他工具物件敲打,也不可借助主轴上下往返撞击钻头,应用专用钥匙和扳手来装卸,钻夹头不得夹锥形柄钻头。

十五、钻薄板需加垫木板,钻头快要钻透工件时,要轻施压力,以免折断钻头损坏设备或发生意外事故。

十六、 钻头在运转时,禁止用棉纱和毛巾擦拭钻床及清楚铁屑。工作后钻床必须擦拭干净,切断电源,零件堆放及工作场地保持整齐、整洁,认真做好交接班工作。

台式钻床的安全使用是很重要的需放在心上。

那么台式钻床主要是用来做什么的呢?

台式钻床主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用,与国内外同类型机床比较,具有马力小、刚度高、精度高,刚性好,操作方便,易于维护的特点。
