ST-20J台式钻床详细信息

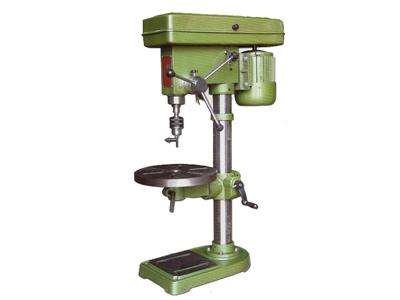

ST-20J台式钻床

ST-20J台式钻床

关于ST-20J钻床: 1、钻床:是钳工常用的孔加工机床。 2、钻床用途:可钻孔、扩孔、锪孔、铰孔、攻螺纹等。 3、钻床种类:台式钻床、立式钻床、摇臂钻床等。 4、钻床运动:主运动——主轴的旋转运动、进给运动——主轴的上下轴向移动

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

 关于ST-20J钻床:

1、钻床:是钳工常用的孔加工机床。

2、钻床用途:可钻孔、扩孔、锪孔、铰孔、攻螺纹等。

3、钻床种类:台式钻床、立式钻床、摇臂钻床等。

4、钻床运动:主运动——主轴的旋转运动、进给运动——主轴的上下轴向移动

台式钻床运动原理:

1、传动原理: (1)主运动:电机→主动带轮→三角带→从动带轮→主轴。

(2)进给运动:进给手柄→齿轮→齿条→主轴。  2、钻床升降调整:松开锁紧手柄→摇动升降手柄→实现升降。

3、应用特点: 结构简单,操作方便。钻、扩孔直径为12mm以下。

4、电器控制开关: 绿色开关→起动,红色开关→停止。

5、钻床维护保养:1)保持清洁;2)停车变速;3)避免钻坏工作台。

台式钻床附件内容:

1、钻夹头:夹持13mm以内直柄钻头,配以夹头匙用。 2、钻头套:装夹13mm以上锥柄钻头,有1~5号莫氏钻套。

ST-20J台式钻床主要参数:

型号

ST-20J

最大钻孔直径(mm)

20

钻夹头尺寸(mm)

16

工作台行程(mm)

360

工作台尺寸(mm)

312

主轴行程(mm)

85

主轴中心至立柱表面距离(mm)

182

主轴锥度

MT3

立柱直径(mm)

Φ74

主轴转速范围(r.p.m)

250-3200

底座尺寸

455*270

电动机功率

750W(380v)

总高(mm)

990

净重/毛重(kg)

57/60

包装尺寸(mm)

800×470×300

操作ST-20J台式钻床需要遵循哪些安全守则?

1、不准带手套,衣服袖口必须扎紧。

2、开动钻床前,检查是否有钻夹头钥匙或斜铁插在钻轴上。

3、钻孔时不可用手拉或用嘴吹切屑。

4、变速时必须停车后进行调整。

5、严禁在主轴旋转状态下装拆、检测工件。

6、清洁钻床或加注滑油,必须切断电源。

7、工件必须夹紧,孔将钻穿时应减小进给力。

使用过后的保养工作也是必不可少:

班前:

1、对重要部位进行检查。  2、擦净外露导轨面并按规定润滑各部。 3、空运转并查看润滑系统是否正常。加注各部位。

班后保养:

1、做好床身及部件的清洁工作,清扫铁屑及周边环境卫生。 2、擦拭机床。 3、清洁工、夹、量具。 各部归位。

对ST-20J台式钻床的床身及外表保养:

1、擦拭工作台、床身导轨面、各丝杆、机床各表面及死角、各操作手柄及手轮。 2、导轨面去毛刺。 3、清洁,无油污。  4、拆卸清洗油毛毡,清除铁片杂质。 5、除去各部锈蚀,保护喷漆面,勿碰撞。  6、停用、备用设备导轨面、滑动面及各部手轮手柄及其它暴露在外易生锈的各种部位应涂油覆盖。

主轴箱:

1、清洁,润滑良好。 2、传动轴无轴向窜动。  3、更换磨损件。 5、检查压板松紧至合适。

工作台及升降台:

1、清洁,润滑良好。 2、调整夹条间隙。  3、检查并紧固工作台压板螺丝,检查并紧固各操作手柄螺丝螺帽。  4、调整螺母间隙。  5、清除导轨面毛刺。 6、对磨损件进行修理或更换。  7、清洗调整工作台、丝杆手柄及柱上镶条。

刀具:

每日检查刀具是否复原。

常见的台钻故障主要有哪些?

 1.主轴电动机M1的常见故障

常见故障有M1不能起动、缺相运行、不能停止等。这些故障与车床的主轴电动机的常见故障相似,请自己分析。

2.摇臂升降的故障

(1)摇臂不能上升。按下SB4,KM4是否吸合。KM4不吸合时,请检查KM4线圈通电回路。KM4吸合时,M3是否反转。若M3不反转,请检查M3反转主电路。若M3反转,摇臂是否松开。若摇臂不松开,请检查液压系统。若摇臂松开,SQ2是否压下。若sQ2未压下,请检查SQ2的安装位置、触点等。若SQ2压下,KM2是否吸合。KM2不吸合时,请检查KM2线圈通电回路。如KM2吸合,则检查M2主电路。

(2)摇臂不能下降。按下SB5,KM4是否吸合。KM4不吸合时,请检查KM4线圈通电回路。KM4吸合时,M3是否反转。若M3不反转,请检查M3反转主电路。若M3反转,摇臂是否松开。若摇臂不松开,请检查液压系统。若松开,SQ2是否压下。若sQ2未压下,请检查SQ2的安装位置、触点等。若sQ2压下,KM3是否吸合。KM3不吸合时,请检查KM3线圈通电回路。如KM3吸合,则检查M2主电路。

3.立柱、主轴箱的故障

(1)立柱、主轴箱不能松开。接通电源,按下SB6不动,看KT2、KT3是否吸合。不吸合时,请检查KT2、KT3线圈通电回路。若KT2、KT3吸合,看KM4是否吸合。不吸合时,请检查KM4线圈通电回路。若KM4吸合时,M3是否反转。若M3不反转,检查M3主电路。若M3反转,YB是否供给压力油。若Ⅶ不供压力油,检查液压泵YB是否工作。若YB供压力油,YA是否吸合。若YA不吸合,请检查YA线圈通电回路及二位六通液压阀HF。若YA吸合,请检查机械、液压夹紧系统。

(2)立柱、主轴箱不能夹紧。该检修思路与立柱、主轴箱不能松开检修有相似之处,请自行分析。

如何购买到经济实用的台式钻床?

台式钻床是机械设备的基础设备,不同型号不同类型的台钻有各自的特点。台式钻床简称台钻,是一种体积小巧,操作简便,通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下,一般不超过25毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现,主轴进给靠手动操作。那么,在当下这个信息化的网络时代,如何选购经济实用的台式钻床呢?

提供以下几点建议:

1.购买台钻、小型台钻工业台钻等设备前最好对要加工生产的物料进行一个全面分析,根据要被加工的工件的材质选择最合适的台式钻床,这样不仅产量有保证,还能减少一些不必要的麻烦。

2.选购过程中不要太过于着急,感觉不错的,最好再实地了解一下,在网上也查询一下,看有没有什么比较不好的评价,有条件的话到该厂的现场了解一下。

3.最好到一些比较大的台钻厂家购买,不仅质量有保证,性价比相对较高,售后服务也比较完善。

4.虽说价格不是最重要的,但也是应当考虑的一个因素。在购买前多了解一下市场上设备的价格,不要买哪些价格低于市场价格很多的,以防止买到劣制品,劳民伤财。

综合以上几点,就是希望用户朋友们能够理性消费,购买前一定要冷静分析,认真思考,对台钻生产厂家进行全面的了解后再进行购买,不一定要买最贵的,但一定要是最适合自己的,最大化的保证我们自身的利益不受到必要的损失。想要了解更多台钻信息请持续关注我们的网站!

下一件产品:ST-25J台式钻床
