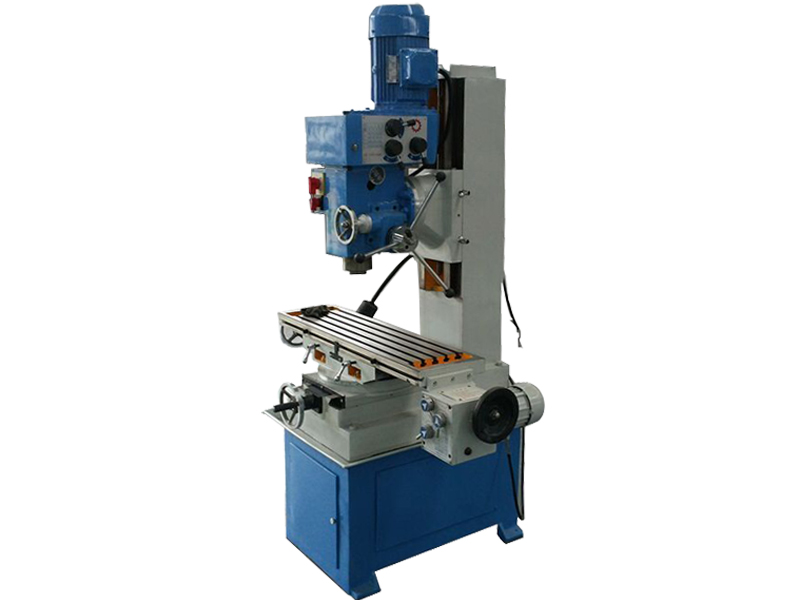

ZX50C钻铣床
ZX50C钻铣床

ZX50C钻铣床

本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上,床身下腹内装主电机。

生产厂家:滕州市高地机床有限公司

厂家热线:0632-5806100

移动电话:18663251181

主要参数:

主要技术参数

ZX50C

钻孔最大直径(mm)

50

端铣最大宽度(mm)

100

立铣最大直径(mm)

25

镗孔最大直径(mm)

120

最大攻丝直径(mm)

M16

最大平磨砂轮直径(mm)

-

主轴端面至工作台距离(mm)

38-430

主轴转速范围(r.p.m)

230-1825

主轴行程(mm)

120

工作台尺寸(mm)

900×240

工作台行程(mm)

500×230

外型尺寸(mm)

1200×970×1650

电动机功率(kw)

1.5/2.2





ZX50C钻铣床工艺成熟,售后极少,质量可靠,特别适用于各种中小型零件加工,特别是有色金属材料;塑料;尼龙的切削,具有结构简单,操作灵活等优点,广泛用于单件或是成批的机械制造;仪表工业;建筑装饰和修配部门!
具有以下特点:
1工作台可纵、横向移动。
2.底座为整体铸件,加工工件更稳定,精度更好。
3.具有钻、铣、镗、磨、攻丝等多种切削功能。
4.主轴箱可垂直平面内左右回转。
5.工作台可在水平面内左右回转。
6.工作台可纵向自动走刀,提高加工效率。
装上立铣头后,可作为多方向的铣削工作。在装上分度头后,可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛,故适合一般修理与工具车间;单件或小批生产车间使用为宜。本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上,床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱,经过六对齿轮传动给主轴,主轴前端为莫氏4号锥孔。即可装置端铣刀柄,亦可装置刀杆,长刀杆另一头支承在挂架的轴承孔内,刀杆支架则装在滑臂的燕尾导轨上。
如何减少钻铣床齿轮的噪音?
钻铣床齿轮的噪音原因之一是钻铣床存在间歇性噪声;用ND6型精密声级计测试,低噪声减速机为72.3Db(A),达到了出厂要求;而噪声减速机为82.5dB(A),达不到出厂要求。经过反复测试、分析和改进试验,得出的结论是必须对生产的各个环节进行综合治理,才能有效降低齿轮传动的噪声。
1、控制钻铣床齿轮的精度:齿轮精度的基本要求:经实践验证,齿轮精度必须控制在GB10995-887~8级,线速度高于20m/s齿轮,齿距极限偏差、齿圈径向跳动公差、齿向公差一定要稳定达到7级精度。在达到7级精度齿轮的情况下,齿部要倒梭,要严防齿根凸台。
2、控制原材料的质量:原材料是生产产品的前提条件,无论通过何种途径,原材料到厂后都要经过严格的化学成分检验、晶粒度测定、纯洁度评定。其目的是及时调整热处理变形,提高齿形加工中的质量。
3、防止热处理变形:齿坯在粗加工后成精锻件,进行正火或调质处理,以达到:
软化钢件以便进行切削加工;
(2)消除残余应力;
(3)细化晶粒,改善组织以提高钢的机械性能;
(4)为最终能处理作好组织上的准备。应注意的是,在正火或调质处理中,一定要保持炉膛温度均匀,以及采用工位器具,使工件均匀地加热及冷却,严禁堆放在一起。需钻孔减轻重量的齿轮,应将钻孔序安排在热处理后进行。齿轮的最终热处理采用使零件变形较小的齿面高频淬火;高频淬火后得到的齿面具有的强度、硬度、耐磨性和疲劳极限,而心部仍保持足够的塑性和韧性。为减少变形。齿面高频淬火应采用较低的淬火温度和较短的加热时间、均匀加热、缓慢冷却。
4、保证钻铣床齿坯的精度:齿轮孔的尺寸的精度要求在孔的偏差值的中间差左右分布,定在±0.003~±0.005mm;如果超差而又在孔的设计要求范围内,必须分类,分别转入切齿工序。齿坯的端面跳动及径向跳动为6级,定在0.01~0.02mm范围内。
5、切齿加工措施:对外购的齿轮刀具必须进行检验,必须达到AA级要求。齿轮刀具刃磨后必须对刀具前刃面径向性、容屑槽的相邻周节差、容屑槽周节的累积误差、刀齿前面与内孔轴线平行度进行检验。在不影响齿轮强度的前提下,提高齿顶高系数,增加0.05~0.1m,,改善刀具齿顶高系数,避免齿轮传动齿根干涉。M=1~2的齿轮采用齿顶修圆滚刀,修圆量R=0.1~0.15m。消除齿顶毛刺,改善齿轮传动时齿顶干涉。切齿设备每年要进行一次精度检查,达不到要求的必须进行维修。操作者亦要经常进行自检,特别是在机床主轴径向间隙控制在0.01mm以下,刀轴径跳0.005mm以下,刀轴窜动0.008mm以下。刀具的安装精度:刀具径向跳动控制在0.003mm以下,端面跳动0.004mm以下。切齿工装精度,心轴外径与工件孔的间隙,保证在0.001~0.004mm以内。心轴上的螺纹必须在丙顶类定位下,由螺纹床进行磨削:垂直度≦0.003mm,径跳≦0.005mm。螺母必须保证内螺纹与基准面一次装夹车成,垫圈的平行度≦0.003mm。
6、文明生产:齿轮传动噪声有30%以上的原因来自毛刺、磕碰伤。有的工厂在齿轮箱装配前,去除毛刺及磕碰伤,是一种被动的做法。(1)齿轮轴类零件,滚齿后齿部立即套上专用的塑料保护套后转入下道工序,并带着专用的塑料保护套入库和发货。(2)进行珩齿工艺,降低齿面粗糙度,去除毛刺,并防止磕碰伤,能有效地降低齿轮传动噪声。
7、采取其它材料及热处理、表面处理方式:(1)可利用粉末冶金成型技术,齿轮成型后齿部高频淬火。(2)采用墨铸铁,齿轮切削加工后,再进行软氮化处理。(3)采用40Cr材料,齿轮切削功工后,采用软氮化处理或齿部镀铜处理。综合所述,要根治齿轮传动噪声,齿轮材料及热处理是要本,齿坯精度是保证,齿轮精度是关键,文明生产是基础。
