BC6066牛头刨床详细信息

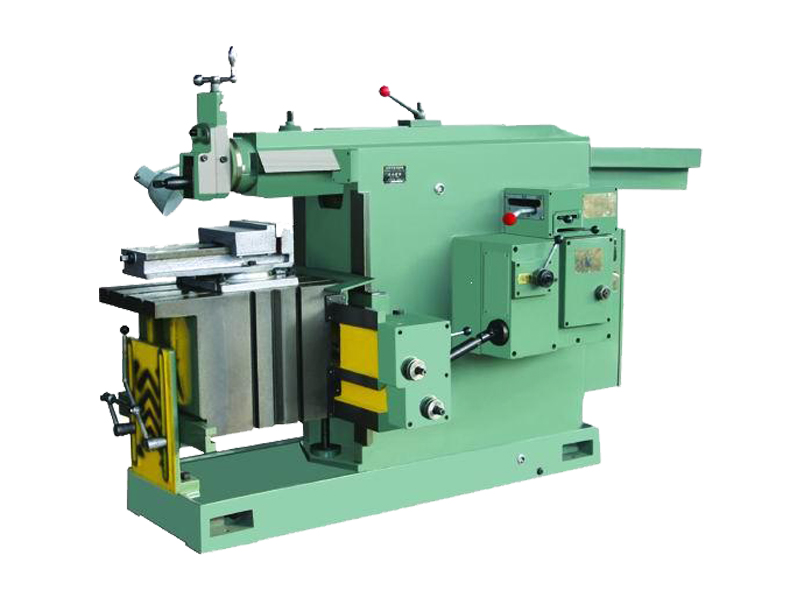

BC6066牛头刨床

BC6066牛头刨床

BC6066牛头刨床具有设计先进,造型美观,性能可靠,精度稳定,操作简洁,维护方便。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

牛头刨床是一种刨削式加工平面的机床,较为多见的一种机械运动的牛头刨床。当牛头刨床刨头左行时,刨刀不切削,称为空回行程。当刨头在工作行程时,为减少电动机容量和前进切削质量,恳求刨削速度较低,且接近于匀速切削。在空回行程中,为节省时间和前进出产功率,选用了具有急回运动特性的导杆安排。此外,当牛头刨床刨刀每完结一次刨削后,恳求刨床能使用空回行程的时间,使工作台连同工件作一次进给运动,以便于刨刀下一次切削。为此,该刨床选用凸轮安排,双摇杆安排经棘轮安排和螺旋安排,股动工作台作横向进给运动。

BC6066牛头刨床主要参数:

 型号



 BC6066 牛头刨床

 最大刨削长度(mm)

 660

 滑枕底面到工作台面的最大距离(mm)

 385

 工作台最大横向移动距离(mm)

 630

 工作台最大垂直移动距离(mm)

 360

 工作台上工作面尺寸(长×宽)(mm)

 630×400

 刀架行程(mm)

 120

 滑枕每分钟往复次数

 14、20、28、40、56、80

 刀架回转角度(°)

 ±60°

 刨刀柄最大尺寸(宽×厚)(mm)

 20×30

 工作台机动进给量范围

 水平进给(12级)(mm)

 0.2~2.5

 垂直进给(12级)(mm)

 0.08~1.00

 工作台中央T型槽尺寸(mm)

 18

 主电机功率(kw)

 3

 外形尺寸(长×宽×高)(mm)

 2342×1225×1480

 净重/毛重(kg)

 1750/1870

牛头刨床的各部位的作用

滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名。牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动(见机床)大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是刨削长度。牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

一种刨床,利用住复运动的刀具切割已固定在机床工作平台上的工件〔一般用来加工较小工件)。机床的刀架1犬似牛头,故名。

我厂BC6066的性能与特点:

●优化的原理设计,机床外形美观,操作方便。

● 垂直、水平导轨面采用矩形导轨,稳定性更好。

● 采用先进的超间频淬火工艺,使机床的寿命更长。

● 适用于刨削各种中小零件的平面,T型槽和成形面,可用于单件或成批生产。

工作原理以及用途:

牛头刨床滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名,主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动(见机床)大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是最大刨削长度。牛头刨床主要有普通、仿形和移动式等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

牛头刨床常见的故障以及解决方法

牛头刨床工件表面有明显的斜坡或表面粗糙度达不到要求

导致的原因:

1.滑枕移动标的目的与摇杆摆动标的目的不平行;

2.滑枕与压板的间隙过大;

3.刀架镶条松动;

4.工作台横梁上的丝杠、螺母间隙大;

排除方法:

1.补缀摇杆与滑枕的运动精度;

2.修刮滑枕导轨与压板,调整间隙;

3 .GIB调整炮塔通航净空和活动;

4.改换或补缀螺母,繁重的坚果;

牛头刨床的工作台横向移动的进给量不均匀导致的原因:

1.连杆轴与孔的间隙大;

2.棘轮或棘爪磨损;

排除方式:

1.修孔配轴;

2.修换棘轮、棘爪;

3,牛头刨床在滑枕移动时有爬行的现象;

导致原因

1.滑枕移动面接触不良

2.压板间隙小;

3.丝杠三个支撑点不在一条直线上;

4.润滑不良;

排除方式

1.修刮导航;

2.修刮导轨或调整压板间隙;

3.查抄丝杠三支点的直线度;
