YK3180数控滚齿机详细信息

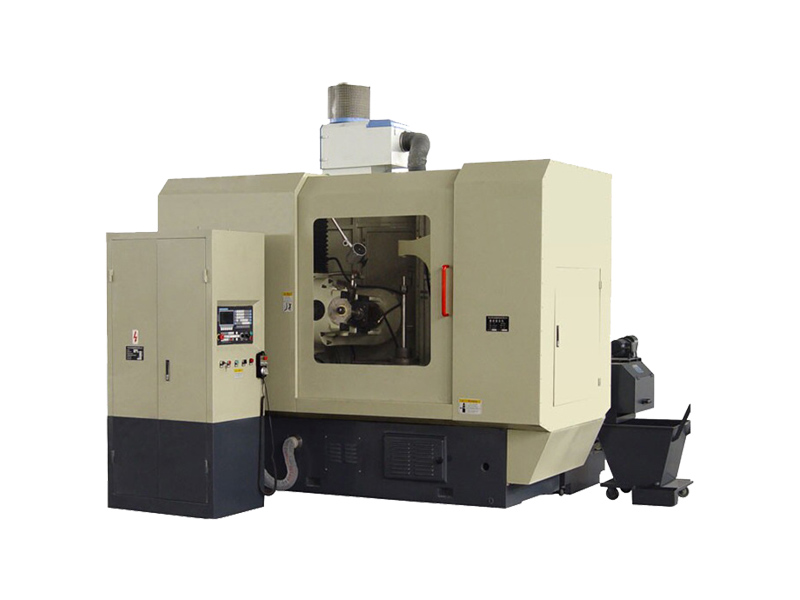

YK3180数控滚齿机

YK3180数控滚齿机

YK3180型普通精度数控滚齿机,采用HNC-180XP/T3/YK3两轴数控系统,按照GB/T8360.1-2006<<数控滚齿机精度>>标准检验出厂。在正常使用情况下,其加工精度可达到“GB/T10095-2001”<<渐开线圆柱齿轮精度>>的7级精度。能加工各种直/斜圆柱齿轮、花键、小锥度齿轮、鼓形齿轮、蜗轮、链轮等。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

YK3180数控滚齿机主要参数:

机床的技术规格及参数:

最大工件直径

有小立柱

550mm

无小立柱

800mm

最大模数

10mm

最大加工宽度

300mm

工件最少齿数

Z最少÷K滚刀头数=8

刀架最大垂直行程

350 mm

刀架最大回旋角度

240°

滚刀轴心到工作台面的距离

最大

585 mm

 最小

235 mm

主轴孔锥度

莫氏5

允许安装滚刀的

最大直径

180 mm



最大长度

180 mm

滚刀心轴直径

Φ22Φ27Φ32Φ40 mm

滚刀轴心到工作轴心间的距离

最大

550 mm



最小

50 m

工件台孔直径

80 mm

工件心轴座孔锥度

莫氏5

工作台直径

650 mm

主轴转速级数及转速范围

9  40250r/min

刀架滑板快速移动速度

不大于500mm/min

工作台快速移动速度

不大于600mm/min

轴向进给量级数及进给量范围

无级   0.4-4mm/r

主电动机功率及转速

N=5.5kw , 1400r/min

轴向、径向电机力矩及转速

18N.m,1500r/min

液压泵电动机功率、同步转速

1.5kw ,  1400r/min

冷却泵电动机功率及同步转速

0.75kw    1390r/min

机床质量

7650kg

机床轮廓尺寸(长××高)

3315×2200×2830mm

本机特点:(1)小批及单件生产圆柱斜齿轮和蜗轮,还可滚切一定参数范围的花健轴;

(2)调整方便,具有自动停车机构;

(3)具有可靠的安全装置以及自动润滑滚齿机是齿轮加工机床中应用广泛的一种机床,在滚齿机上可切削直齿、斜齿圆柱齿轮,还可加工蜗轮、链轮等。

备注:滚齿机使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。

本数控滚齿机,采用HNC-180XP/T3/YK3两轴数控系统,按照GB/T8360.1-2006<<数控滚齿机精度>>标准检验出厂。在正常使用情况下,其加工精度可达“GB/T10095-2001”<<渐开线圆柱齿轮精度>>的7级精度。

本机床能加工各种直/斜圆柱齿轮、花键、小锥度齿轮、鼓形齿轮、蜗轮、链轮等。机床采用数控编程,可实现半自动化操作,操作简单,运行可靠,适用于小批或成批加工。根据用户需要,可配备各种窜刀、自动排屑,为适应环保要求,可配备油雾分离器净化环境。

巡回检查内容是什么?

一. 刀架部分:

1. 滚刀装卡牢靠;  2. 滚刀杆前后轴承座紧固可靠; 3. 刀架回转紧固螺钉无松动;

4. 刀杆,锥孔清洁无研痕碰伤。

二. 立柱导轨部分:

1. 各滑动导轨面清洁有油无研伤; 2. 传动丝杆,光杆清洁有油无研伤;

3. 轴承背帽无松动; 4. 平衡装置良好。

三. 挂轮箱部分:

1. 各部分挂轮固定可靠,无卡死现象; 2. 齿轮清洁有油,啮合间隙合适。

四. 变速箱及操纵部分:

1. 各部分操纵手柄灵活,定位准确可靠; 2. 变速箱内传动声音正常;

3. 各液压阀灵敏好用,位置准确; 4. 液压卸载工作良好。

五. 工作台部分:

1. 工作台转动灵活无抖动; 2. 蜗轮副润滑良好,无研伤;

3. 工作台面无伤痕。

六. 润滑部分:

1. 油箱油量达到油标线上,油标醒目; 2. 油压符合规定范围;

3. 油泵油路畅通无阻,工作正常无漏油; 4. 油杯,油孔清洁有油;

5. 润滑工具齐全,清洁好用。

七. 安全装置:

1. 各防护罩完整齐全,固定可靠;  2. 各限位开关动作灵敏,挡块紧固可靠;

3. 各制动器灵敏好用;  4. 各仪表,信号装置齐全,灵敏准确。

八. 电器部分:

1. 各部开关灵敏好用;  2. 线路固定整齐,绝缘可靠;

3. 电机清洁,运转正常。

九. 冷却部分:

1. 邮箱清洁无杂物; 2. 管路畅通无漏油;

3. 冷却泵及管路紧固牢靠,工作正常。

十. 设备附件:

1. 附件齐全。完整清洁; 2. 摆放合理整齐。

十一.其他部分:

1. 设备保养资料齐全;  2. 设备表面及环境清洁,无脱漆现象;

3. 设备机件完整。

   滚齿机是齿轮加工机床中应用最广泛的一种机床,在滚齿机上可切削直齿、斜齿圆柱齿轮,还可加工蜗轮、链轮等。用滚刀按展成法加工直齿、斜齿和人字齿圆柱齿轮以及蜗轮的齿轮加工机床。普通滚齿机的加工精度为7~6级(JB179-83),滚齿机为4~3级。最大加工直径达15米。

数控滚齿机的运用范围广泛,能够为各大行业的生产带来一定的帮助。正是因为这种设备能够为企业的生产带来一定的帮助,因此,在使用中,需要掌握一定的使用要点。

1、在使用时,如果限位开关断开了,设备将无法实现正常的工作。因此,在使用设备之前,一定需要对开关进行检查,查看开关是否完好无损,能否让设备实现正常的运行。

2、SQ开关属于终点开关,将工件加工完毕之后,就能够让设备自动停止工作。

3、冷却系电动机,只有在主轴电动机起动后才能用转换开关Q2作。

4、数控滚齿机中的熔电器能够对整个电路短路起到保护的作用,在使用设备之前,也需要对熔电器进行检查,以确保它能够正常使用。

数控滚齿机的构造并不是十分的复杂,各个不同的部件能够发挥不同的作用,在使用的过程中,只有各个部件都能够保持正常的使用时,才能够将设备的最大价值发挥出来。因此,在使用设备之前或者是使用设备之后,都需要对设备进行检查,让设备实现更好的运作。

针对本机电器系统,要注意什么?

1.在维修时,请务必切断总电源。

2.定期维护电路,保持设备电路整洁,无油污。

3.避免工作台面、丝杠及导轨面的局部磨损,建议尽可能经常变换工作台面上工件的装夹位置,以便磨损均匀。

4.应定期检查各导轨压板,斜铁的配合间隙,间隙过大时应及时调整。

5.应按照机床润滑要求,及进向各润滑部位加注润滑油,并经常察看油标,检查油池油量,当油量不足时。应及时补充。

6.应避开旋转的机件,如手轮等,尤其是快速作业时。

7.机床在切削加工过程中,铁屑的飞溅可能造成伤害,请自我保护!

8.机床在工作完毕后,应及时清除机床上的铁屑和污物,并在未涂漆的表面涂防锈油,以防锈蚀。

9.机床长期不用时,需进行防锈、防雨保护。

客户收到床子后要注意以下几个方面:

1.确保机床按照说明书的要求接好电源,且正确可靠接地。

2.对机床作任何调整、维修或保养时,一定要切断电源。

3.机床上所有可移动的部件在锁紧状态时,不允许移动该部件,以免损坏机床。

4.当主轴电机正在运转时,不得变速!变速时应在停车状态下进行。

5.在起动机床前要确保工件与刀具安装到位。绝对不要在工件与刀具接触的情况下起动机床:只有在机床达到稳定速度后,方能开始加工。

6.为避免工作台面、丝杠及导轨面的局部磨损,建议尽可能经常变换工作台面上工件的装夹位置,以便磨损均匀受力。

如何对数控滚齿机进行定期一级保养?

1.擦洗机床各表面、死角、防护罩,检查外部缺件。

要求:各部清洁、无油垢、无黄袍、无锈蚀。

2.淸洗变换交换齿轮、差动分齿、进刀挂轮架。

要求:变换交换齿轮、差动、分齿、进给挂轮架,齿轮、花键轴、轴套、蜗轮副等部件淸洁。

3.淸洗立柱、刀架、尾座,调整斜铁。

要求:立柱、刀架、尾座、各丝杠、导轨、走刀机构等部件淸洁;斜铁间隙适当;手柄锁紧牢闶可靠。

4.淸洗工作台和机身导轨。

要求:工作台、床身导轨、丝杠、螺母等部位清洁。

5.清洗、检修各油孔(杯)管路,检查油压表。

要求:油标醒目,油路畅通,油质、油垦符合要求,油压表好用;过滤器、过滤网、油箱清洁;油具齐全。

6.清洗、检修冷却泵、过滤网、冷却液槽。

要求:各部清洁,淸除冷却液槽内沉淀、杂物;管路畅通,牢固整洁。

7.电器部分(电工指导)

要求:电动机、电器箱内无积尘、无油垢;管线整洁,蛇皮管无脱落;设备绝缘良好,继电保护灵敏可靠,有可靠接地线及安全照明。

8.附件  要求:清洁、整齐、防锈
