C6150C普通车床详细信息

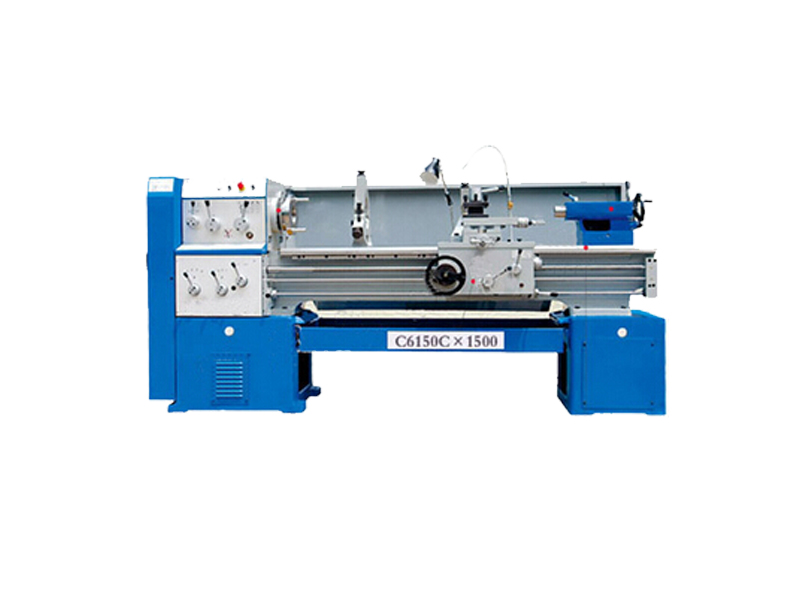

C6150C普通车床

C6150C普通车床

C6150C型普通车床的主要组成部件有:主轴箱、进给箱、溜板箱、刀架、尾架、光杠丝杆和床身。C6150C普通车床是能对轴、盘、环等多种类型工件进行多种工序加工的卧式车床,常用于加工工件的内外回转表面、端面和各种内外螺纹,采用相应的刀具和附件,还可进行钻孔、扩孔、攻丝和滚花等。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

C6150C普通车床的结构组成和优点:
C6150C型普通车床的主要组成部件有:主轴箱、进给箱、溜板箱、刀架、尾架、光杠丝杆和床身。C6150C普通车床是能对轴、盘、环等多种类型工件进行多种工序加工的卧式车床,常用于加工工件的内外回转表面、端面和各种内外螺纹,采用相应的刀具和附件,还可进行钻孔、扩孔、攻丝和滚花等。
C6150C普通车床的参数:

C6150C普通车床技术参数

型号

C6150C

加工能力

床身上最大回转直径

500mm

刀架上最大回转直径

330mm

马鞍处最大回转直径

660mm

马鞍有效宽度

200mm

中心距

75010001500mm

床身宽度

360mm

车头箱

主轴通孔直径

52mm

主轴端部型式

ISO-C6

主轴内孔锥度

MT6

主轴转速范围(级数)

(9steps)40-1400rpm



公制螺纹范围

18kinds 0.5-14mm

英制螺纹范围

27kinds 2-40inch

模数螺纹范围

11kinds 0.25-3.5mπ

滑板

小刀架最大行程

95mm

横滑板最大行程

180mm

230mm

刀杆截面尺寸

20*20mm 2

尾座

尾座套筒直径

65mm

尾座套筒锥度

MT4

尾座套筒最大行程

140mm

电机

主电机功率

4 or 5.5KW

冷却泵

125W

包装(长**高)(L*W*H):



中心距

750mm

225*115*165cm

1000mm

245*115*165cm

1500mm

288*115*165cm

重量(净重/毛重)/WEIGHT(N.W/G.W):



中心距

750mm

1350/1750kg

1400/1800kg

1500/1900kg

1000mm

1450/1850kg

1500/1900kg

1600/2000kg

1500mm

1600/2000kg

1650/2050kg

1750/2150kg


你知道C6150C普通车床还可以废旧回收再利用吗?
怎样检查新旧车床的不同点?
随着数字时代的不断发展,普通车床数控改造分为新机改造和旧机改造,新机改造是用户购买普通车床或普通光机(指仅带床头箱和纵、横向导轨的车床),改造厂家根据其要求进行数控化改造。旧机改造是指用户将已经使用过的普通车床或数控车床进行翻新并进行数控化改造。其中旧机改造包括大修车床改造和用户旧机部件改造。1 新机改造和旧机大修车床改造都必须经过如下相同改造
(1)更换X轴、Z轴丝杆、轴承、电机。
(2)增加电动刀架和主轴编码器。
(3)增加轴向电机的驱动装置,限制运行超程的行程开关,加装变频器(客户需要)以及为了加工和安全所需的电气部分。
(4)X轴、Z轴的丝杆两端支承面的配刮、滚珠丝杆副托架与床鞍的配刮、床身与床鞍导轨副进行配刮。
(5) 据需要增加防护设施,如各向丝杆的防护罩,安全防护门,行程开关的防护装置。
2 新机改造和旧机大修车床改造的不同点
(1)新机改造的主轴和尾座部分未进行改动,主轴部分和尾座部分无须进行再改造。
(2)旧机大修车床由于经过长时间使用,导轨已磨损,为了保证大修后,能继续长时间使用而不变形,必须经过淬火工序,然后磨导轨,且磨导轨后必须保证导轨硬度≥HRC47。
(3)旧机大修车床应根据客户需要对主轴部分和尾座部分进行改造和调整。
3 新机改造和大修机床改造的精度检验是检验的重要项目
精度检验执行JB/T8324.1-1996《简式数控卧式车床 精度》。
4 新车床改造的精度质量控制如下
(1)铲刮检验。新车床改造经过对X轴、Z轴的丝杆两端支承面的进行配刮、对滚珠丝杆副托架与床鞍进行配刮、床身与床鞍导轨副进行配刮等。车床的主轴、尾座部分未拆动。检验方法如下:用配合面进行涂色,相互配合面进行结合,并相对摩擦,然后对铲刮面进行铲刮点数检验,并对结合处用塞尺进行结合程度检验,其中刮研点不得低于6点/25*25mm,0.03mm的塞尺塞结合处,不入。
(2)丝杆与导轨平行度检验:装配丝杆时,丝杆与导轨的平行度必须≤0.02mm。
(3)精度检验的G1项中导轨在垂直平面内的直线度(只许凸)应由普通车床厂家进行保证,不作为重点检验项目。
(4)精度检验中的主轴部分精度G4、G5、G6项也应由普通车床厂家进行保证,不作为重点检验项目。
(5)G11项床头、尾座两顶尖的等高度由普通车床厂家进行保证,不作为改造厂家质量控制的重点项目。
5 用户大修车床改造的精度检验
由于进行了磨导轨,基准面已变动,所以精度检验中的所有项目必须进行检验,且应严格进行控制,以保证改造后的使用性能。
6 大修车床改造和新机改造的其它质量重要控制点
(1)锈蚀检查:各横、纵向导轨面,主轴、主轴法兰盘,尾座空心套。
(2)外露非油漆表面都必须采取防锈措施,如清洗干净后,用润滑脂等进行防锈检查:铲刮面、丝杆和轴承在进行装配前必须清洗干净,不得留有红丹粉、铁削和其它脏物质;电箱内侧、防护罩内侧无灰尘、脏物。
(3)渗漏检查:大修车床改造的主轴轴承和齿轮等必须保持润滑,大修车床改造和新车床改造的轴向丝杆和轴承必须有润滑,必须有冷却装置,且以上润滑和冷却中接头处,油、水箱等处都不得有渗漏现象。
(4)机床噪声、温升、转速、空运转试验:
①主轴在各种转速下连续空运转4min,其中转速运转时间不小于2小时。整机空运行时间≥16h,对圆弧、螺纹、外圆、端面等循环车削进行模拟空运行试验。
②主轴轴承温度稳定后,测轴承温度及温升滚动轴承:温度≤70℃,温升≤40℃;滑动轴承:温度≤60℃,温升≤30℃。
③机床噪声声压级空运转条件下≤83dB(A),且机床有无不正常尖叫、冲击声。各轴方向进给运动进行应平稳,无明显振动、颤动和爬行现象。
④机床连续空运转试验在规定连续空运转时间内,无故障,运行可靠,稳定。
(5)用户更换部件(包括机床部分的维修)的改造:由于车床更换部件的改造项目较多,主要是更换主轴轴承、轴向丝杆、轴向电机、轴向轴承和系统。
①更换主轴轴承:由于更换主轴轴承是为了保证加工外圆和端面的精度,必须在更换轴承后,先行检验主轴的噪声在无异常的情况下,整机噪声声压级不得超过83dB(A),然后进行加工精度检验,并检验加工工件的表面粗糙度。
②更换轴向丝杆检验:检验各向位置精度,确保在规定范围内,跑机运行达到轴向运行无不正常的冲击声和杂音。更换轴向电机:由于其它项目未进行改造,则检验仅对跑机运行的噪声进行检验,轴向运行无不正常的冲击声和杂音。检验其轴向反向间隙,以防在装配中由于装配引起反向差值不符合要求。
③更换轴向轴承:对于更换轴向轴承的情况,必须保证轴向的反向差值达到要求,并检查无不正常的杂音。
④更换系统检验:更换系统的情况,则仅检验系统功能,检验系统是否有报警现象,并同时检验试车螺纹是否正常(对于带编码器的车床)。:
