Z3050×16机械夹紧摇臂钻床详细信息

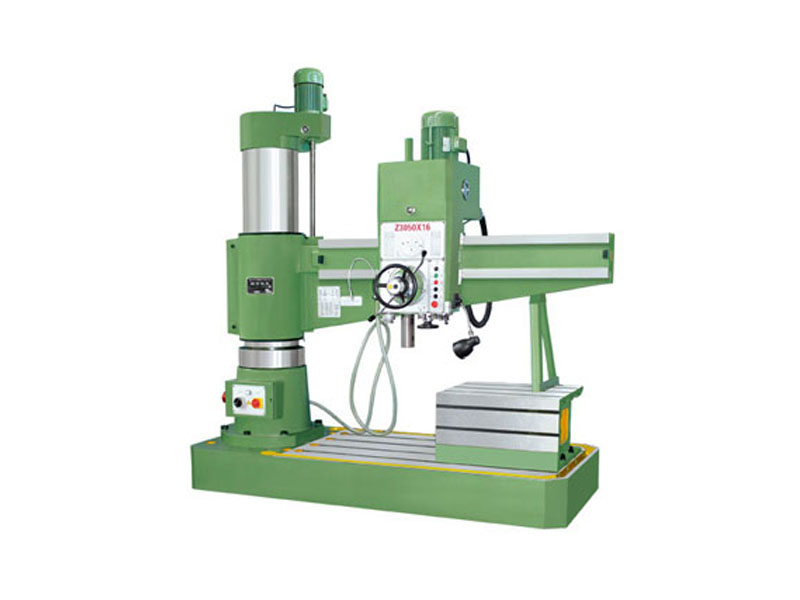

Z3050×16机械夹紧摇臂钻床

Z3050×16机械夹紧摇臂钻床

Z3050×16机械夹紧摇臂钻床主轴箱可在摇臂上移动,并随摇臂绕立柱回转的钻床。摇臂还可沿立柱上下移动,以适应加工不同高度的工件。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。滑座可沿床身导轨移动,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船等行业。主轴箱可在摇臂上作倾斜调整,以适应工件各部位的加工。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

机械摇臂钻的主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

机械摇臂钻的运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动;

(2)进给运动为主轴的纵向进给;

(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

我厂生产钻床、摇臂钻、摇臂钻床、机械摇臂钻床、液压摇臂钻床如果您想了解滕州机械摇臂钻床多少钱?摇臂钻床型号、摇臂钻厂家以及摇臂钻价格等信息,欢迎来电来函咨询我们,我们会给您想不到的惊喜和无忧的售后服务。

以下是Z3050×16机械夹紧摇臂钻床的主要参数内容:

主要技术参数

Z3050×16

钻孔最大直径mm

铸件50   钢件45

主轴端面至工作台距离mm

260-1150

主轴中心至立柱母线距离mm

360-1600

主轴行程mm

220

主轴锥孔(莫氏)

5

主轴转速范围r.p.m

78.135.240.350.590.1100

主轴转速级数

6

主轴进给量范围r.p.m

0.10-0.56

主轴进给量级数

6

摇臂回转角度 °

360

主电机功率 kw

4

升降电机功率 kw

1.5

机床重量kg

2200

外形尺寸mm

2150X900X2540

Z3050×16机械夹紧摇臂钻床的相关介绍:

Z3050×16机械夹紧摇臂钻床主轴箱可在摇臂上移动,并随摇臂绕立柱回转的钻床。摇臂还可沿立柱上下移动,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。床加工摇臂钻范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。滑座可沿床身导轨移动,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船等行业。主轴箱可在摇臂上作倾斜调整,以适应工件各部位的加工。

Z3050机械夹紧型摇臂钻床摇臂不能上升的原因有哪些?

Z3050机械夹紧型摇臂钻床摇臂不能上升的原因有:

1)当控制电路正常时,摇臂升降电机坏。

2)摇臂不能放松,放松电路有问题,或机械部分卡死 等原因造成摇臂不能上升。

3)当摇臂能放松时,摇臂上升控制电路有问题。

4)在涉及到控制电路有问题时,有线路的导线连接松动,电路元器件损坏,电气元件触点接触不良等原因。

摇臂钻床外立柱检修方法有哪些?

外立柱在拆卸清洗后,首先检查外表面有无严重咬毛、划伤情况。尽管表面良好,也必须进一步测量表面与摇臂孔的配合间隙。间隙在 0.1mm 以内的,通常可继续使用。如果过松,或有严重咬毛现象,则需加以修复。

目前,外立柱采用的修理方法大致有:

(1)用铸铁冷焊后,以车或磨来修正外圆。

(2)用锡铋合金钎焊或银锡焊料修复划痕后,再修正外圆。 其中用锡铋合金钎焊外立柱划痕及咬毛的修复方法值得推广应用,因为它具有工艺简单、操作方便、修复效果显著等特点。

(3)也有用车、磨立柱外圆后,摇臂孔加镶套的方法。 这一方法不仅适用于外立柱有严重划痕及咬毛时的修复,更适用于摇臂孔间隙过松、无法夹紧于外立柱时,作为补偿配合尺寸的一种修复手段。

Z3050×16机械夹紧摇臂钻床床安全操作规程是什么?

1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。

2.严禁戴手套操作,女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。

4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。

5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。

6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。

7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻床时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。

9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。
