Z3040×13双立柱摇臂钻床详细信息

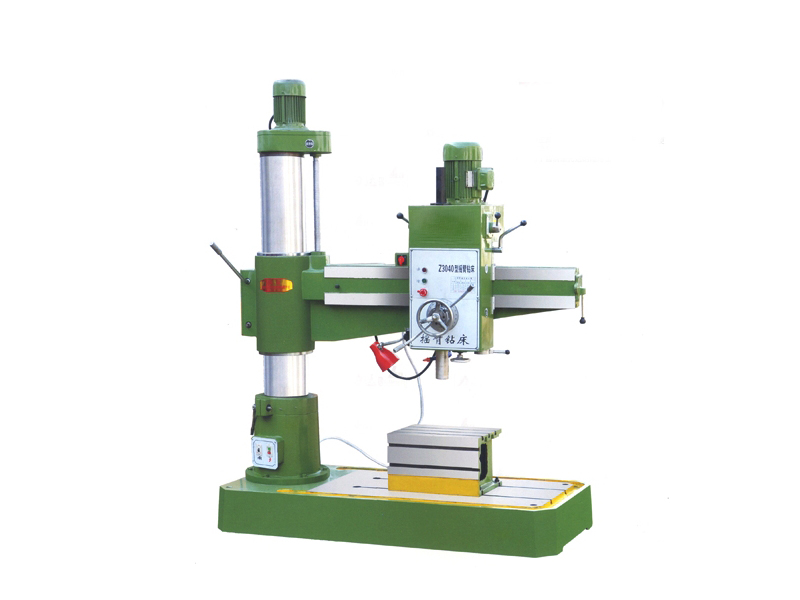

Z3040×13双立柱摇臂钻床

Z3040×13双立柱摇臂钻床

Z3040×13双立柱摇臂钻床具有结构简单实用,操作维修方便等特点,而且将其它钻床的优点集为一体,使之加大了钻床的加工范围。双立柱设计,使摇臂更轻便,便捷。工作效率大大提高。操作系统集中在主轴箱上,变速灵活,方便。进给机械电器双保险,安全,避免误操作。基础大件采用材料成型铸造,经时效处理后,用高精度机床加工,具有好的精度。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

Z3040×13双立柱摇臂钻床具有结构简单实用,操作维修方便等特点,而且将其它钻床的优点集为一体,使之加大了钻床的加工范围。双立柱设计,使摇臂更轻便、便捷,工作效率大大提高。操作系统集中在主轴箱上,变速灵活,方便。进给机械电器双保险,安全,避免误操作。基础大件采用材料成型铸造,经时效处理后,用精度机床加工。

各导轨面均经淬硬处理,主轴采用氮化处理,延长使用寿命。主轴正反转采用手把控制,钻孔,攻丝更加方便快捷。臂长1.3米,加工范围更大,更便捷。摇臂导轨加宽未定型更好。进给涡轮自动润滑。是一款畅销机型。

参数如下:

主要技术参数

Z3040×13(双立柱)

最大钻孔直径(mm)

40

主轴中心至立柱母线距离(mm)

360-1350

主轴箱水平移动距离(mm)

1000/1300

主轴端面至底座工作面距离(mm)

260-1050

主轴行程(mm)

280

主轴圆锥孔

莫氏4号

主轴转速12级(r/min)

32-1200

主轴进给量(m/min)

0.06,0.10,0.25

主轴允许最大进给抗力(N)

12000

主电机功率(kw)

1.5/2.2

摇臂升降电机功率(kw)

1.1

机床重量(kg)

1600

机床轮廓尺寸(mm)

1900×850×2400

适用范围:

广泛用于单件和中小批量生产中,加工范围广,可用来钻削大型工件的各种螺钉口,螺纹钉孔、定位销和油孔等。因其操作的灵活性和品质实用性深受中小加工企业的喜爱。本机操作方便灵活,使用范围广等优点集于一身。

概述:

摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动,并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成,滑座可沿床身导轨移动,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船,机械行业,等行业。

主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动

(2)进给运动为主轴的纵向进给

(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

怎样操作Z3040×13双立柱摇臂钻床?

1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。

2.严禁戴手套操作,女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。

4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。

5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。

6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。

7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻床时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。

9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。

液压摇臂钻在使用的过程中,难免会呈现摇臂钻失灵的景象,假如呈现失灵的状况应当如何处理呢?呈现的因素主要有以下几个方面

1、液压摇臂钻的摇臂没有松开。

2、摇臂在装置的时分方位不妥,或者运转中方位有所偏移。

3、液压摇臂钻的电源相序接反,也会呈现液压摇臂钻升降失灵的景象。

4、也有可能是液压体系的毛病,例如压力达不到等状况。

处理毛病的方法

1、呈现毛病时及时的封闭液压的电源,然后找专门的技术人员细心的排查。

2、在拼装液压摇臂钻的时分要依照操作规程,一步步的进行操作。

3、在接电源线的时分要依照准确的次序衔接。
