G7016弓锯床详细信息

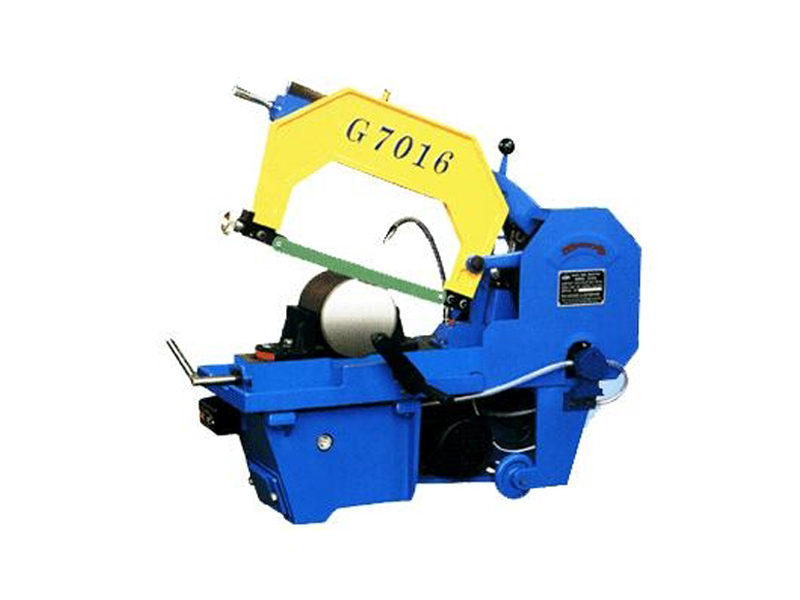

G7016弓锯床

G7016弓锯床

主要部件有底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统;

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

主要参数:

最大下料尺寸(圆钢/方钢)

φ160/160×160mm

锯条规格

350×25×1.25mm14″

往复次数

85/min

电机功率

370W

外形尺寸

800*330*680mm

重量

150KG

弓锯床操作规程:

1、安装锯条必须拉紧,工件必须装卡牢固,并放置水平,垂直于锯片。

2、虎钳要安装得使锯料的中心位于锯弓行程的中间,锯切有角度或方料时,旋转虎钳后必须紧固。

3、工作前要检查液压装置在闸阀手柄各个位置上的工作是否正常,空车时,控制手柄应放在“静止”或“开”的位置,当要切料时,把手柄放在进给位置,使锯条徐徐下降与工件接触。然后转给“慢进给”。待确定工作正常再转到所要求的进给量。

4、冷却液必须足量和清洁。

5、机床运转中严禁变换速度,锯条未提起之前不得停车。工作后将手柄放在非工作位置,并切断电源。

本机结构简单,体积小,排屑容易,效率较快,操作方便、结构简单、性价比高、噪音小。

弓锯床机械结构:

主要部件有底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统;

底座

底座为钢板焊接而成的箱形结构,床身、立柱固定其上,底座内腔有较大空间,前左侧为电气按钮控制箱,右侧为电气配电板箱,中间由钢板焊成的液压油箱,腔内装有液压泵站,液压管路,右侧为冷却切削液箱及水泵,底四角有地脚螺栓孔。

床身构造

床身为铸铁件,固定在底座上,立柱由一大小圆柱组成,大圆立柱作为锯架动的导轨,是用以支撑锯梁上下升降运动,并保证精确的导向,小圆柱起辅助作用,从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构,虎钳前方连接有承接成品件的工作台,左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔,转动手轮或按动按钮,使左钳口左右运动。

2:适用场合:主要应用于机械,锻造,加工等的下料。

3:功能和特点:液压控制锯切速度,无极可调。油缸控制,进给平稳。根据客户需要可增加成束装置。根据需要有半自动和数控全自动可供选择。可供转角度斜切锯床。

锯梁和传动机构

由厚钢板切割成形焊接而成,具有较强的刚性,其右后侧固定有蜗轮箱,箱内的蜗轮与锯梁上面的主动轮固接,二者同步旋转,左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮,再由主动轮、锯条驱动被动轮来实现的,锯条运转速度共三档。

锯条导向装置

安装在锯梁支板的导向装置由左、右导向臂与导向头组成,左、右导向臂都可沿燕尾榫移动(或右导向臂固定在立柱套上),调整两导向臂间距离比工件尺寸宽40mm左右。导向装置用于改变锯条的安装角,使锯条与工作台垂直,为保证锯条的切削精度,减少振动,在左右导向臂各装有一组导向轮(滚动轴承)和耐磨的导向块,锯条背部也有耐磨合金的导向块。

夹紧机构

右虎钳固定在床身上,夹紧丝杆穿过液压夹紧油缸内孔,由丝杆连接左虎钳沿导轨左右移动,当左虎钳距离工件10-30MM时连接。手按控制面板的钳紧或钳松按钳,使工件夹紧或松开。

张紧装置

张紧装置是由滑板座、滑板、丝杆等组成,当要将锯条张紧时,用扭力扳手按顺时针方向旋转可张紧锯条,处于工作状态。如锯床处于长时间停机状态,扭力扳手向逆时针方向旋转锯条松开,松开锯条后可更换新锯条。

3 数控改造编辑

普通带锯床的改造

锯削下料长度通过调节标尺14与返回到位开关的相对位置来实现,下料数量由计数器实现,各动作的完成由到位开关检测。锯削速度由调压阀调整供油压力进行控制。各动作的逻辑关系由继电器完成,驱动由动力油缸完成,控制由电磁阀完成。

对于普通带锯床而言,由于压力的变化,液压油温度的变化以及电磁阀和继电器的滞后都影响锯削送料的精度,因此下料精度差,批量下料的一致性也不好。此外,在改变普通带锯床下料长度时,由于需调整送料长度标尺,操作也比较繁琐。

由于锯削的材料、锯条性能的差异,根据对锯条的速度和锯削速度能实时自动调整。比如,当锯条弯曲达到系统的一定阀域值时,系统就降低速度自适应或关闭进给。这需要在原有普通带锯床的基础作较大的改动,如:改变原有的液压单元,增加锯条弯曲监控器等。在原普通锯床上装配光栅尺进行位置测量,原液压系统不变。控制系统软件安全功能设计,包括料仓、储料管理检索、锯件分类管理、锯条弯曲监控、材料压紧、锯条速度、锯削进给速度的自适应控制等。为了能同时满足不改变原液压系统的要求,系统增加了基于普通电磁阀的位置控制模块。

系统控制改造

伺服系统的闭环位置控制是比较容易的。普通电磁阀只有“通”、“断”两种状态,并且具有电磁机械滞后。液压油的温度及压力变化影响到送料滑台的定位,因此采用传统的控制理论进行处理比较困难。为使到达目标位置前关闭送料油缸液压进给,使送料油缸停止时刚好在目标位置,是问题的关键。

系统伺服位置控制模块采用采样插补和预见控制相结合的位置控制(具体控制略)。而普通电磁阀油缸的位置控制模块采用学习、预见控制,通过系统经验值和当前状态,决定关闭送料油缸的位置,使送料油缸停止时刚好达到目标位置。由于电磁机械滞后及运动惯性,通过“通”“断”控制送料滑台移动0.1mm几乎不可能的。为了保证送料长度及送料精度,后钳使送料滑台后退到到LK位置,然后向前移动到预测位置LT关闭送料电磁阀。当送料油缸运动停止时后钳夹紧。后钳夹紧到位时前钳松开,前钳松开到位时开始送料。送料到位后前钳夹。前钳夹紧到位时后钳松开。后钳松到位后开始后退,为下一次送料作准备。虽然系统定位多移动了距离2X(LK-L),但整个过程与锯削过程并列进行。在送料长度小于大于一次送料长度时不影响效率。

4 工作原理:

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑,由蜗轮箱上部的油塞孔注入,箱仙面备有油标,当锯梁位于低位置时,油面应位于油标的上、下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。

锯条传动安装在蜗轮箱上的电动机通过皮带轮,三角胶带驱动蜗轮箱内的蜗杆和蜗轮,带动主动轮旋转,再驱动绕在主动\被动轮缘上的锯条进行切削回转运动。锯条进给运动由升降油缸和调速阀组成的液压循环系统,控制锯梁下降速度从而控制锯条的进给(无级调速)运动。锯刷旋转在锯条出屑的地方,并随着锯条走锯的方向旋转,并由冷却泵供冷却液清洗,清除锯齿上的切屑。冷却液在底座的右侧冷却切削液箱里,由水泵直接驱动供冷却液。

按紧停(停止)按钮,顺时针方向旋转,油泵电机工作,齿轮泵工作,油液经过滤网进入管路,调节溢流阀使系统工作压力达要求。反之按钮向内压,所有电机停止工作。工件夹紧按钳紧按钮,电磁阀工作,液压油进入夹油缸左边,右边液压油回油箱,左钳向工件夹紧。

锯梁下降按工作按钳,液压油通过电磁阀进入升降油缸有杆腔;无杆腔液压油通过电磁阀,单向调速阀回油箱。锯梁快降按下降按钮,液压通过电磁阀工作,油进入升降油缸有杆腔,无杆腔油通过电磁阀回油箱。锯梁上升按上升按钮,液压油通过电磁阀进入升降油缸的无杆腔;有杆腔油经过电磁阀回油箱。工件松开按钳松按钮,液压油通过电磁阀进入夹紧油缸右边;左边液压油能过电磁阀回油箱,左钳口向左运动工件松开。

系统的模拟输入输出模块,使锯削过程的监控具有广泛的意义,如:锯床只要增加锯条变形的反馈,即可对锯削速度进行自适应调整。增加伺服阀,即可对锯削过程的速度和位置控制进行优化。系统的管理功能使材料和工件的管理更方便。系统的中文界面和实时的图形状态显示,使操作更友好更直观。由于系统采用标准PC,使锯削的网络化管理更便捷。

5 机械维修新购的一台GL7132卧式半自动弓锯床,空载试机一切正常。加载试锯,锯片切入棒料时工进慢了下来,似进非进,弓锯长时间停留在一个位置上。怀疑油不足,于是注油至满溢出来,重试结果依旧。后又怀疑油不净、管路不畅,将电磁阀等液压件全都拆下清洗一遍,装好重试,故障依然。

分析锯床液压原理图。液压系统可实现三个功能:锯弓快速退起、锯弓快速驱进、配合锯弓的直线往复运动,可以实现锯弓的进给运动(进刀和抬刀运动)。

通过分析,加上之前的两次错误处理,断定不能进刀的原因出现在进给油缸上。于是将进给油缸拆下检修。在油缸下腔装上半腔油,把活塞压入缸内,并慢慢加压,活塞杆中间的孔喷油,表明正常,将该孔用手加力堵住,继续压活塞向缸底运动,发现活塞杆处的两个单向阀之一少许冒油,一会儿多,一会儿少,压力越大,油冒得越多,表明工进时油缸上下腔串通,压差趋于或等于零,当然就不能正常进刀了。

拆下冒油的那个单向阀,发现多装了一个直径3mm的小钢球。去掉小钢球后,清洗油缸重新装好,开动弓锯锯切,一切正常。



锯床是较简单的机床,用户不会要求自己的锯床具有加工中心的功能。计算机控制的锯床不只为用户提升了锯削的效率和质量,更重要的是计算机的网络功能,会使锯削与CIMS的其余环节联系更紧密,管理更方便。
