Z3032×10摇臂钻床详细信息

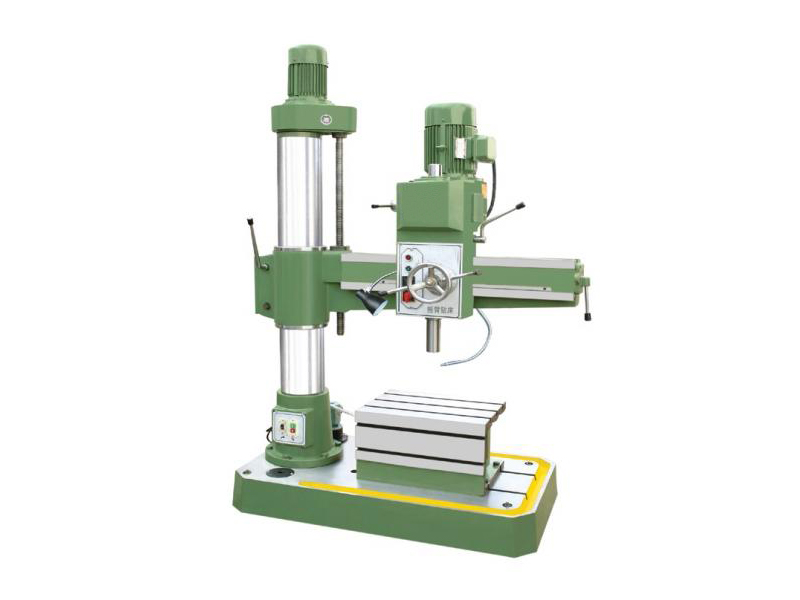

Z3032×10摇臂钻床

Z3032×10摇臂钻床

Z3032×10摇臂钻床广泛用于单件和中小批量生产中,加工范围广,可用来钻削大型工件的各种螺钉口,螺纹钉孔、定位销和油孔等。因其操作的灵活性和品质实用性深受中小加工企业的喜爱。本机操作方便灵活,使用范围广等优点集于一身。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

Z3032×10摇臂钻床整机外观造型美观大方,总体布局匀称协调。采用机械传动,机械夹紧,机械变速,摇臂自动升降,操作简便,生产效率高且结构可靠,制造精良,保证了机床精度持久性。

适用范围:

广泛用于单件和中小批量生产中,加工范围广,可用来钻削大型工件的各种螺钉口,螺纹钉孔、定位销和油孔等。因其操作的灵活性和品质实用性深受中小加工企业的喜爱。本机操作方便灵活,使用范围广等优点集于一身。

它的主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动;

(2)进给运动为主轴的纵向进给;

(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

它采用液压预选变速;主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。具有性能完善、使用安全、可靠、方便、易于维修,精度好、刚性好、寿命长等优点。广泛适用于机械加工各部门。

在主轴有效行程范围内(不含两个极限位置),主轴机动进给允许使用机械定程装置机动撞停。在有工艺装备的条件下,还可以进行镗孔。在攻螺纹操作时限制每分钟不能超过 8 次。

Z3032×10摇臂钻床的主要参数:

主要技术参数

Z3032×10

最大钻孔直径(mm)

32

主轴端面至工作台距离(mm)

220-980

 主轴中心至立柱母线距离(mm)

260-1000

 主轴行程(mm)

120

 主轴锥孔(莫氏)

4

 主轴转速范围 (r.p.m)

108、162、262、398、665、1000

 主轴转速级数

6

 摇臂回转角度 ( °)

360

 主电机功率 (kw)

2.2

升降电机功率 (kw)

0.75

 机床重量 (kg)

1000

 外形尺寸(mm)

1400×710×1880

关于它的操作规程

1、操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。

2、操作者必须经过培训、考试或考核合格后,持证上岗。

3、开机前,按设备润滑图表注油,检查各手柄是否放在规定的位置上。按压总启动按钮,启动油泵电机。

4、按压主轴箱与立柱松开按钮,按压摇臂升降按钮,并移动主轴或转动摇臂。

5、选择低速档,调好进给量,空转10分钟后,可试自动进给。

6、进给退出,主电机停止,按压总停按钮。

7、关闭机床电控总开关,关闭电控柜空气开关。

8、清洁机床,按设备润滑图表注油,立柱、摇臂抹油。

怎样更安全的操作Z3032×10摇臂钻床?

1、加工时,严禁戴手套,工件夹装应牢固,钻小件,应用平口钳或工具夹夹住,严禁用手持工件加工。

2、在开机钻孔情况下,手不准触摸,不准翻转,卡压或测量。

3、在摇臂钻的横臂回转范围内,不准站人,横臂应卡紧。

4、横臂下,工作台上,不准放杂物,不准有障碍物。

5、使用自动走刀,应调整好限位块,手动进给,不要用力过猛。

6、钻头上有长铁屑时,要停车用铁钩清除,禁止风吹或手拉。

你知道Z3032×10摇臂钻床的特点么?

1.Z3032摇臂钻床采用机械传动,机械夹紧,机械变速操作简便。

2.各导轨面经超高频淬火处理,主轴采用氮化处理,延长使用寿命。
3.摇臂自动升降,主轴自动进刀,生产效率好。
4.结构可靠,制造精良,保证了机床使用持久性
5.外观造型美观大方,总体布局匀称协调
6.基础大件采用优质材料成型铸造,经时效处理后,用精度好机床加工,具有极好精度。

齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑。立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。
主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
超音频淬火齿轮:耐磨。丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度好,使用寿命超过普通丝杠2倍。精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的合格。

本产品的优点如下:

导轨经精度导轨磨加工。摇臂自动升降,主轴自动进刀,生产效率好。结构可靠,制造精良,保证了机床精度持久性。广泛用于大中小型企业,乡镇和个体工业的机械加工。进给机械电器双保险,安全。避免误操作外观造型美观大方,总体布局匀称协调。

关于本摇臂钻床售后服务:

本厂的发展离不开品质的保证,我厂为了保证摇臂钻床品质,完善了本厂质检部门,对各个环节进行精确检验,另外我厂对每一台出厂摇臂钻床都要求QC人员进行加工工件测试。确保摇臂钻床做到不合格不出厂,出厂就得让顾客满意。我厂对售出所有产品执行一年免费保修。保修期内,属于产品本身质量问题引发的零配件的更换,我厂免费提供快速更换。我们服务质量的优劣、服务效率的及时性,关系到厂在客户心中的良好形象,关系到厂的发展前途。因此我们提出为客户提供超值产品和超值服务的目标,从而增强客户对厂的认可度,提高厂在客户心中的知名度和美誉度。
