Z3045×13摇臂钻床详细信息

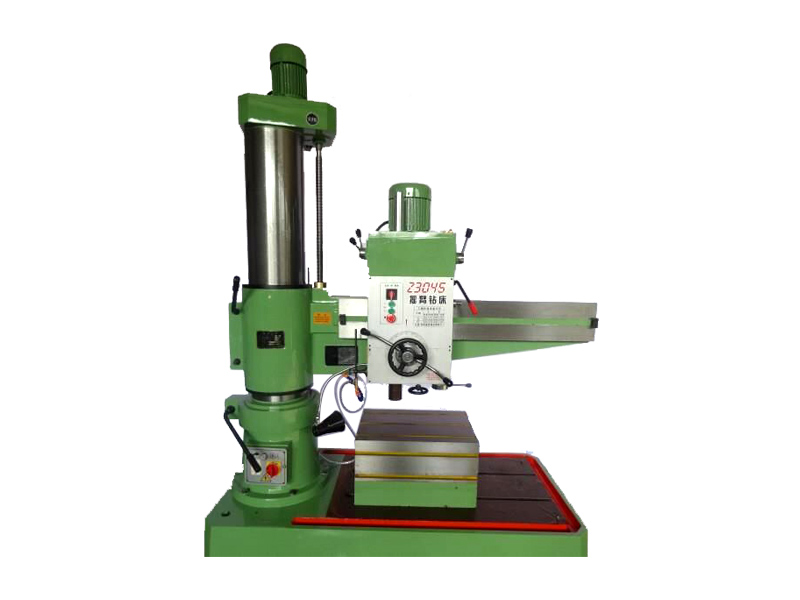

Z3045×13摇臂钻床

Z3045×13摇臂钻床

Z3045 ×13摇臂钻床主轴箱为全齿轮12速结构,低速扭力更大,适合攻丝操作;主轴箱加大加宽设计,稳定性更好,主轴行程285mm;双立柱设计,外柱直径φ280mm,采用50立柱,刚性更好,很好的解决了钻孔抬头,垂直度不合格的问题,特别适合模具行业等精密孔加工。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

我厂生产的Z3045 ×13摇臂钻床主轴箱为全齿轮12速结构,低速扭力更大,适合攻丝操作;主轴箱加大加宽设计,稳定性更好,主轴行程285mm;双立柱设计,外柱直径φ280mm,采用50立柱,刚性更好,很好的解决了钻孔抬头,垂直度不合格的问题,特别适合模具行业等精密孔加工。

Z3045 ×13摇臂钻床详细技术参数资料:

主要技术参数

Z3045 X13

钻孔最大直径mm

铸铁45钢材40

主轴端面至工作台距离mm

260-1050

主轴中心距立柱母线距离mm

360-1300

主轴行程mm

285

主轴锥孔(莫氏)

4

主轴转速范围r.p.m

32-1200

主轴转速级数

齿轮12级

主轴进给量范围r.p.m

0.10-0.25

主轴进给量级数

3

摇臂回转角度

360

主电机功率kw

2.2

升降电机功率kw

1.5

机床重量kg

1850

外形尺寸mm

1800×810×2300

摇臂钻床的主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

摇臂钻床的运动形式:

(1)摇臂钻床的主运动为主轴的旋转运动;

(2)进给运动为主轴的纵向进给;

(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运。

恒安通数控机床厂为摇臂钻床生产厂家,本厂自产自销,摇臂钻为厂家统一报价,相关配套厂家,如轴承、齿轮、主轴、电器、电机等等采用国内知名厂家提供,保证了产品的品质,成本也相对较好,我们有很多回头客,新客户很多都是老客户介绍过来的,这正是我们产品质量过硬的保证,我们拒绝翻新机,劣质机,一分钱一分货,本厂制作摇臂钻床精品。

Z3045×13摇臂钻床的售后服务:

我厂的发展离不开品质的保证,我厂为了保证摇臂钻床的品质,完善了质检部门,对各个部门进行精确检验,另外针对出厂的每一台摇臂钻床都要求QC人员进行加工工件检测,确保摇臂钻床做到不合格不出厂,出厂就得让客户满意。

我们有售后服务体系,我们特向国内外新老客户承诺如下:

1.本厂出售的产品均享受国家的三包政策,非人为出现质量问题,(人为损坏操作不当,不在保修范围)

2.一年免费维修(个人因素除外),终身成本维修。

3.电器部分保修期为6个月,机械部分保修为12个月,附件不在保修范围,保修期内出现质量问题本厂免费发送配件协同客户共同解决。问题较大的我厂有流动售后人员负责上门维修。

4.由于本机身重量较大,非质量问题,本厂不提供退货服务,如客户刻意要求退货,需负责来回运费另交纳10%的折扣费用。

5. 请严格按操作使用说明书进行操作,在好的场频也需要您的精心维护。

摇臂钻床是机械制造和各种修配工厂必不可少的设备,由于操作人员的技能差异较大,并不能保证摇臂钻床的良好使用。因此,需要厂家提供摇臂钻床操作人员的岗前培训,只有正确规范的操作,才能做到好的加工。

1.穿戴好工作服、安全帽、安全鞋及安全眼镜,严禁穿戴手套、戒指、手表及易卷入的衣物。长发人员特别注意戴好安全帽。

2.钻孔要控制在机床能力范围以内。每天作业前应检查冷却水箱中冷却液,随时保持在二百升左右。

3.接通电源前,请务必查明有无漏电处,如有漏电、断电的情况,请立即找人员处理。

4.开机前要查看机器周围是否有其他人员或障碍物,地面是否有油污、积水,擦干净后再作业。

5.严禁湿手接触各类开关,否则有可能触电。接通电源后,机床试运行,观察动力头主轴的运转是否灵活,排屑器电机运转是否正常,夹紧缸、锁紧油缸是否运动灵活,冷却液喷头是否能正常工作,检查无误后,才能进行操作。

6.根据所要加工工件孔的直径选择合适的钻头,当钻头直径确定后,再选择合适的主轴转速和进给速度。

7.支承工件的支承条必须躲开所要加工孔的位置。机床有两个工作台,当一个工作台上的工件在进行加工时,另一工作台可移动到机座头部进行工件的安装和拆卸。

8.确认机器完全停机,设备主电源空气开关切断后,再清扫平面机床。
