QZ3025摇臂钻床详细信息

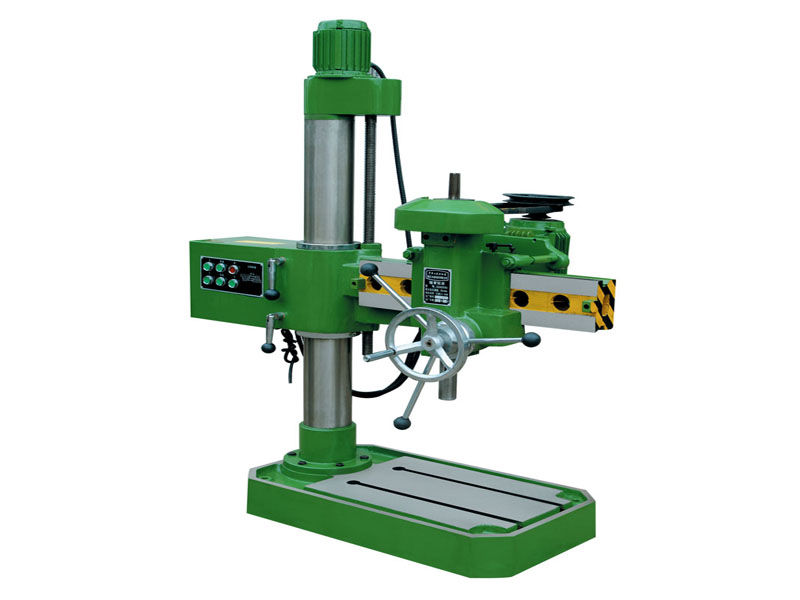

QZ3025摇臂钻床

QZ3025摇臂钻床

QZ3025摇臂钻床钻床采用机械传动,机械夹紧,机械变速,操作方便;导轨经超高频淬火,滚动轴承,滚动摩擦,增加使用寿命;摇臂自动升降,生产效率好;床结构可靠,制造精良,保证机床精度持久性。

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

QZ3025摇臂钻床是一款小型摇臂钻床。广泛用于单件和中小批量生产中,加工范围广,可用来钻削大型工件的各种螺钉口,螺纹钉孔、定位销和油孔等。因其操作的灵活性和品质实用性深受中小加工企业的喜爱。本机操作方便灵活,使用范围广等优点集于一身,可以说是一种很好的摇臂钻床。

该型号钻床采用机械传动,机械夹紧,机械变速,操作方便;导轨经超高频淬火,滚动轴承,滚动摩擦,增加使用寿命;摇臂自动升降,生产效率好;床结构可靠,制造精良,保证机床精度持久性。

此款摇臂钻床外观造型美观大方,总体布局匀称协调。主要参数如下:

主要技术参数

QZ3025

最大钻孔直径(mm)

25

主轴中心线至立柱母线距离(mm)

最大450 最小150

主轴端面至底座工作台面间距离(mm)

最大450 最小0

主轴锥孔(莫氏)

莫氏3

主轴上下移动最大距离(mm)

125

分度盘每转1格移动量

1.0

分度盘每转1周移动量

100mm

主轴转数器三种(转/分)

380、680.1100

底座工作面面积(mm)

510×350

三角皮带规格

A750

升降电机功率(kw )

1.1,1400转/分

机床电机功率(kw )

0.37,1400转/分

机床重量(kg)

175

机床最大轮廓尺寸(L×W×H) (mm)

1100×580×1220

关于QZ3025摇臂钻床的主要简介

QZ3025摇臂钻床是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。主轴箱可在摇臂上移动,并随摇臂绕立柱回转的钻床。QZ3025摇臂摇臂还可沿立柱上下移动,以适应加工不同高度的工件。中小企业的较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。

该型号钻床由以下部件所组成:

主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

钻床内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动;

(2)进给运动为主轴的纵向进给;

(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转动。

使用摇臂钻床应遵循以下安全操作规程:

1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。

2.严禁戴手套操作,女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。

4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。

5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。

6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。

7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻床时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。

9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。

拆卸顺序

1、切断电源,拆下电机及有关电器原件。2、从摇臂右端卸下主轴箱。3、将摇臂支撑好吊稳,卸下升降机构。4、吊出摇臂。5、吊出外立柱。6、从底座上拆下内立柱。

什么样的润滑油适合摇臂钻床的使用?

润滑油的使用是摇臂钻床使用中不可缺少的成份,什么样的润滑油才是适合摇臂钻床的呢?下面就QZ3025摇臂钻床润滑油的选择使用进行具体讲解。

1. 适宜的粘度和良好的耐温性能够使得润滑油的粘度、摇臂钻床磨损程度、摇臂钻床润滑油的消耗量和功率损失到小。机油的粘度较大,流动性大,进入摩擦面时间长,摇臂钻床磨损增大,清洗及冷却性差,将会造成摇臂钻床不能保持润滑,密封性差,功率下降。因此,润滑油的粘度需要掌握好。

2. 清净剂是分散性良好的润滑油可以从油污中稀出,防止机油过滤器和油孔的堵塞。为防止上述故障的发生,必须要在摇臂钻床润滑油中添加油溶化性的清净分散剂。

3. 良好的润滑性发动机使用的都是滑动轴承,需要承受较大的负荷,而且承受很大的符合。另外,摇臂钻床润滑油在高符合状态下,必须有良好的润滑性。

4. 润滑油中的酸中和性能好的燃油中含有大量的硫,燃烧后的酸性气体和水容易形成硫酸。因此,还需要求QZ3025摇臂钻床需要有很好的酸中和能力。

影响摇臂钻床切削的因素有哪些?

作为切削类机床的摇臂钻床影响其切削效果的因素主要有六大因素。下面就摇臂钻床使用过程中六大影响因素进行分享。

1. 摇臂钻床三要素的影响:摇臂钻床在工件切削过程中,一般想获得更短的处置时间,持久预期和精度刀具寿命。因此,非常有必要考虑工件的材料,硬度 ,形状的环境下和设备功能,挑选合适刀具是高速切削的前提条件。

2. 摇臂钻床切削速度的影响:切削速度对刀具寿命影响很大。切削速度快,切削温度上升将会缩短刀具寿命。加工不一样的工件,切削速度也会发生相应的变化。

举例说明:

(1).切削速度提高百分之二十,刀具耐用下降一半,切削速度提升百分之五十,刀具耐用性将会降到原来的百分之二十。

(2).切削低速进行,预期刀具寿命缩短。

3.摇臂钻床进给量影响:进给量是决定被加工外表面质量的关键因素。另外,影响加工切削构成的规模和切削厚度。对刀具寿命影响方面,供给量减少,将会导致刀具寿命下降,进给量大的话,切削温度及后刀面磨损加大,但是和切削速度对刀具寿命的影响要小。

下一件产品:QZ3032摇臂钻床
