25公斤分体式空气锤详细信息

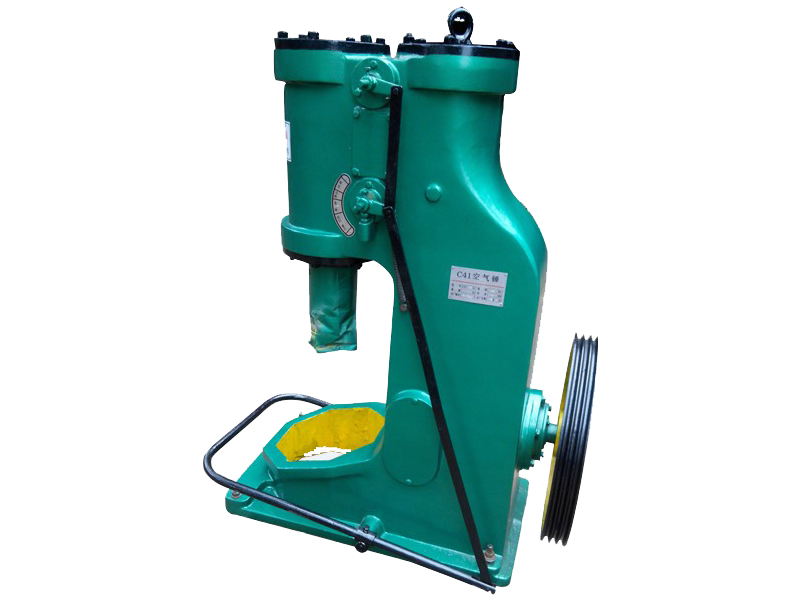

25公斤分体式空气锤

25公斤分体式空气锤

主要结构: 空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。 机架 机架是空气锤的主体,在机架上面安装有电动机,传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。 传动机构 传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。 压缩缸和工作缸 压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。 落下部分...

生产厂家:滕州市恒安通数控机床厂

厂家热线:0632-5800598

移动电话:13561118691

主要参数:

型号

C41-25kg分体式空气锤

落下部分质量(kg)

25

打击能量(kj)

0.27

打击次数(Min-1)

250

工作区间高度(mm)

240

锤杆中心线至锤身距离(mm)

200

可锻毛坯方长(mm×mm)

40*40

可锻毛坯 圆

Φ45

电机功率(kw)

2.2

砧座重量(kg)

250

电机转速(r.p.m)

1440

整机重量(kg)

760

机器外型尺寸(mm)

800×410×1213

详细介绍:

本机是自由锻造设备的一种.有两个汽缸.压缩缸将空气压缩,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用.操作灵活,该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻。

主要结构:

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架

机架是空气锤的主体,在机架上面安装有电动机,传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。

传动机构

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸

压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分

落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格吗,可制作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构

配气机构由上气道中上旋阀,下气道中的下旋阀,操作手柄或脚踏杠杆组成,通过配气机构来控制各种动作的砧座

砧座上面安装着砧垫和下砧,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。

工作原理

电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。

特点

⒈以压缩空气为动力,满足安全生产的需要敲击力度与打击频率可通过调节气压控制

⒉使用机身材质为铸铁,大吨位空气锤砧做材质为铸钢

⒊机构简单、不易损坏

广泛应用于五金工具、医疗器械、 金银加工、制造业、农机具 及铜管厂等行业。

安全操作标准和行为规范

一、一般要求

1、必须经过培训,熟练掌握空气锤的“结构、性能、基本原理”,做到“会使用、会维修、会保养、会处理一般性故障”。经考试合格并取得合格证后方可上岗操作。

2、知晓操作及安全设施的维护保养工作。

二、开机前检查

1、工作前要检查气锤各联结部及螺钉结合处,发现问题及时处理。

2、空气锤开动前要检查油泵油量,用手摇动油泵手柄,使各润滑处有适当油量。

三、锻打作业

1、开车前将手柄放在空转位置上,用手盘车再进行开车,空转 l~2分钟再进行工作。冬天要将拉杆烤热。

2、在工作中经常注意机器的振动及油路是否畅通。各部温度是否正常,气缸温度不准超过45℃,滑动轴承不准超过55℃,滚动轴承不准超过60℃。

3、严禁冷锻或空锤打砧子。锻件超过800℃时剁子和摔子冬天要先用火烤热再使用。

4、锻打料坯范围:方料:130X130(mm),园料:φ145mm。

5、气锤在连续工作时,锤头在上方停留不可超过1分钟。

6、剁料及冲引时 , 必须将剁刀及冲子上的油、水擦拭干净 ,剁刀必须拿正 , 不可歪斜。

7、使用脚踏开锤时,特别在测量工件时,应将脚离开脚踏开关,以防误踏失事。

四、行为规范

1、锻打过程中 , 严禁往基础面上塞放垫铁 , 待锤头悬起平稳时方可放置垫铁。

2、在锻打工件时,必须注意夹持工具夹持工件的位置,以免锤头落下打飞夹持工具。

3、锤头没停稳前不得直接用手伸进锤头行程内取放工具。

4、空气锤经常保持清洁,定期擦洗各部件,减速箱的油每半年更换一次,轴颈处经常加黄油。

5、切断料头时,在飞出方向不应站人。

6、不得用脚推挡刚锻完的锻件,红热工件、工具应放在指定地点,不准随意乱放。7、当天工作结束后,必须清理工具和保养设备。

锤头斜度与锥度有什么区别?

斜度

斜度是指一个直线对平面的倾斜程度。工程上用直角三角形对边与邻边的比值来表示,并固定把比例前项化为1而写成1 : n的形式。

锥度

锥度是指圆锥的底圆直径D与高度H之比,锥度也可写成1 : n的形式。 斜度即:tgα=H/L=1/100     锥度:K=D/L=(D-d)/l=2tgα 斜度是高长之比,锥度是直径和长度只比圆椎的底面圆半经或圆椎高的比值半径值为1个单位。

锥度1:15就是一个直角三角形,一个直边为0.5,另一个直边为15长,斜边与15直边的夹角为锥角的1/2。斜度1:100就是一个直角三角形,一个直边为1,另一个直边为100长,斜边与100直边的夹角为斜角。 斜度、锥度、锥角、半锥角。这四个概念的工程上是经常遇到的。而现在用比较多的是锥度和半锥角。 斜度=1:n时,锥度就为1:n/2。锥角为α时,半锥角即为α/2。

斜度是指一直线对另一直线(或平面)的倾斜程度。斜度α=H:L=1:n。

锥度是指圆锥的底面直径与锥体高度之比,如果是圆台,则为上、下两底圆的直径差与锥台高度之比值。

如:

1:3斜度的时候,在A点的水平线上截取的是三个单位的长度,还要在高度方向BC取一个单位的长度,这样就满足了斜度定义的要求。即AC的斜度=H:L=1:3。否则你就不知道你画出来的AC的斜度是多少。

同理1:3锥度的时候,由A点的水平线上截取的是六个单位的长度,还要在AM垂直方向MB、MC各取一个单位的长度,这样就满足了锥度定义的要求。

即AB与AC的锥度= BC:AM=2:6=1:3。

斜度,一般用于非圆锥状(零件),是构成斜面(斜线)的两个直角边之比(比值);



锥度,一般用于圆锥状(零件),是直径差与所夹锥轴线长度之比(比值);圆锥母线的锥度是斜度的2倍。在工程、机械行业,斜度和锥度都小于1。
